Bagan Ukuran Fire Sleeve: Cara Memilih ID Sleeve yang Tepat untuk OD Selang dan Fitting

Selongsong tahan api mungkin pas dengan selang namun tetap gagal melewati sambungan ujungnya. Selongsong tersebut juga bisa melewati sambungan namun terasa terlalu longgar di sepanjang selang. Ini adalah pemeriksaan yang terpisah, dan tabel ukuran selongsong tahan api yang berguna perlu membahas keduanya.

Pilih diameter dalam selongsong berdasarkan diameter luar aktual dari selang, tabung, atau bundel kabel yang sudah jadi. Kemudian periksa sambungan atau konektor terbesar yang harus dilewati selongsong, urutan pemasangan, dan panjang perlindungan yang diperlukan. Jangan memilih selongsong tahan api hanya berdasarkan lubang selang atau nomor dash selang.

Ukuran nominal di bawah ini memberikan titik awal untuk pemilihan darirangkaian selongsong tahan api BSTFLEX. Kesesuaian akhir harus dikonfirmasi berdasarkan dimensi produk yang dipilih dan perakitan aktual.

Tabel Ukuran Selongsong Tahan Api: Dimensi EFRS BSTFLEX Terpilih

Tabel ini mencantumkan ukuran katalog terpilih untukselongsong tahan api serat kaca silikon kepang EFRS. Dimensi tersebut menjelaskan selongsongnya, bukan selang yang akan dipasangi.

Entri milimeter dan inci adalah penunjukan ukuran katalog, bukan konversi eksak atau toleransi manufaktur. Sebagai contoh, 1 inci tepatnya adalah 25,4 mm, sedangkan penunjukan metrik katalog yang sesuai adalah 25 mm. Tentukan unit kontrol dan toleransi dimensi pada pesanan pembelian.

Ini adalah bagan ukuran selongsong nominal, bukan bagan kesesuaian selang-ke-selongsong yang disetujui. Penunjukan selongsong 25 mm tidak menetapkan bahwa selongsong tersebut akan pas dengan selang 25 mm. Ukuran tambahan, toleransi dimensi, dan rekomendasi kesesuaian harus dikonfirmasi untuk konstruksi yang dipilih.

Ukuran Dash Selang dan Ukuran Dash Selongsong Api Bukan Pilihan yang Sama

Dalam banyak seri selang hidrolik, nomor dash selang mengidentifikasi lubang nominal dalam seperenam belas inci. Selang -8 umumnya merujuk pada lubang 1/2 inci. Itu tidak menjelaskan diameter luarnya, yang juga bergantung pada konstruksi penguat dan penutup.

Dalam tabel selongsong di atas, -8 mengidentifikasi diameter dalam nominal 1/2 inci selongsong tersebut. Mencocokkan selang -8 dengan selongsong -8 hanya karena angkanya sama akan mengabaikan dinding selang.

Peringatan yang sama berlaku saat mencari selongsong api berdasarkan ukuran AN: penunjukan fitting bukanlah pengukuran penutup selang, ferrule crimp, atau selubung konektor lengkap. Gunakan gambar selang dan fitting, atau dimensi rakitan yang diukur, untuk menetapkan nilai-nilai tersebut.

Ukur Rakitan di Dua Lokasi Berbeda

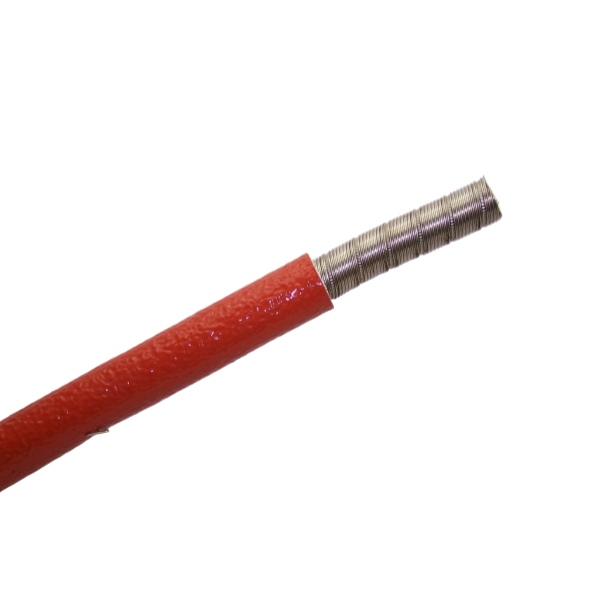

Bagian yang akan tetap berada di dalam selongsong

Ukur diameter luar selang di atas penutup tanpa menekannya. Periksa lebih dari satu lokasi dan arah, terutama di tempat selang tidak bulat sempurna. Sertakan lapisan luar permanen atau fitur lokal apa pun yang akan tetap berada di bawah selongsong api.

Untuk gambar OEM, gunakan diameter luar maksimum yang diizinkan daripada mengandalkan satu sampel yang mudah. Kesesuaian yang berhasil pada sampel produksi yang lebih kecil mungkin tidak berhasil pada batas dimensi atas.

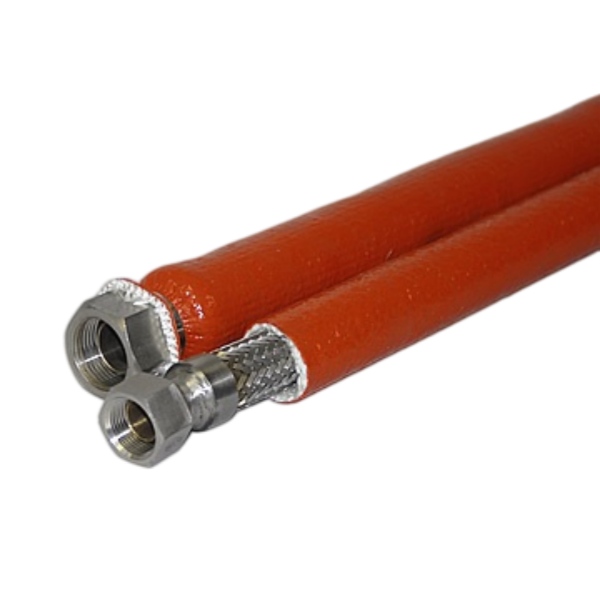

Fitur terbesar di sepanjang jalur pemasangan

Jika selongsong akan dipasang setelah crimping atau perakitan konektor, ukur fitur terbesar yang harus dilewatinya. Ini mungkin ferrule, mur putar, bodi konektor, fitur pengunci, atau tutup pelindung, bukan selang itu sendiri.

Untuk fitting heksagonal, periksa dimensi di seberang sudut, bukan hanya ukuran kunci pas di seberang sisi datar. Siku dan konektor tidak beraturan juga memerlukan uji coba pemasangan: satu pengukuran diameter tidak sepenuhnya menjelaskan jalur yang harus diikuti oleh selongsong.

Lakukan pengukuran di bawah prosedur servis peralatan yang aman. Jangan pernah melonggarkan sambungan bertekanan untuk memeriksa kesesuaian selongsong.

Berapa Banyak Jarak Bebas yang Harus Dimiliki Selongsong Api?

Pisahkan ukuran nominal dari jarak bebas yang dapat digunakan. Untuk rakitan melingkar, pemeriksaan dimensi dasar adalah:

Jarak bebas diametral yang tersedia = diameter dalam selongsong yang dapat digunakan dikurangi diameter luar komponen.

Untuk pemilihan produksi, bandingkan ID selongsong yang dapat digunakan minimum dengan OD komponen maksimum. Jarak bebas yang diperlukan untuk perakitan kemudian harus disepakati untuk selongsong, panjang yang dilindungi, dan metode pemasangan tertentu. Satu kelonggaran tetap tidak dapat menggantikan pemeriksaan tersebut.

Perhitungan berikut mengilustrasikan perbedaan antara jarak bebas diametral dan radial. Perhitungan ini mengasumsikan selang melingkar 21,0 mm dan ID selongsong aktual yang dapat digunakan yang dinyatakan; perhitungan ini tidak menetapkan toleransi atau menyetujui ukuran katalog.

Perhitungan saja tidak memilih selongsong yang lebih baik. Periksa apakah sampel dapat dipasang tanpa merusak lapisan, apakah mengikuti tekukan yang dimaksudkan, dan apakah tetap aman tanpa lipatan yang berlebihan. Pada rakitan tekstil fleksibel, celah apa pun tidak harus tetap seragam.

Contoh Pengerjaan: Selang 25 mm dengan Ferrule 38 mm

Pertimbangkan rakitan hipotetis dengan OD selang terukur 25 mm dan OD ferrule maksimum 38 mm.

Selongsong nominal 29 mm tampak memberikan ruang di sekitar badan selang, tetapi ID nominalnya lebih kecil daripada ferrule. Selongsong ini tidak boleh dipesan dengan asumsi bahwa selongsong tersebut akan meregang di atas fitting.

Selongsong nominal 38 mm tidak memberikan jarak bebas positif di atas ferrule 38 mm. Selongsong nominal 41 mm tampak lebih besar daripada fitting, tetapi juga akan menyisakan ruang yang jauh lebih banyak di sekitar selang 25 mm. Tidak ada perbandingan yang merupakan persetujuan pemasangan karena dimensi selongsong aktual, toleransi, dan bentuk fitting tetap penting.

Ada tiga rute praktis untuk dievaluasi: pasang selongsong tubular berukuran tepat selama produksi selang baru sebelum ujung yang menghalangi dirakit; validasi konstruksi tubular yang dapat melewati fitting yang sudah jadi dan tetap sesuai di sepanjang selang; atau gunakan selongsong yang dapat dibuka yang ukurannya disesuaikan di sekitar bagian yang dilindungi.

Jangan melepas fitting yang dikelim secara permanen hanya untuk memasang selongsong. Perubahan pemasangan harus tetap berada dalam proses yang disetujui produsen rakitan selang.

Apakah Konstruksi Rajutan Memecahkan Masalah Jarak Bebas Fitting?

Sebuah selongsong api rajutan menawarkan struktur tekstil yang berbeda dari tabung anyaman dan dapat berguna di mana kesesuaian dan fleksibilitas pemasangan itu penting. Hal itu tidak memberikan persentase ekspansi universal.

Minta ekspansi pemasangan yang diizinkan untuk selongsong berlapis yang sebenarnya. Evaluasi bentuk fitting, kondisi lapisan, dan cakupan akhir setelah pemasangan. Jangan terapkan klaim ekspansi untuk anyaman yang tidak dilapisi atau keluarga selongsong lain pada selongsong api berlapis silikon.

Jika fitting tidak dapat dilewati tanpa tenaga berlebih, pertimbangkan kembali ukuran atau metode pemasangan daripada memaksakan selongsong yang terlalu kecil ke tempatnya.

Ukuran Selongsong Wrap-Around Berdasarkan Kecocokan Tertutupnya

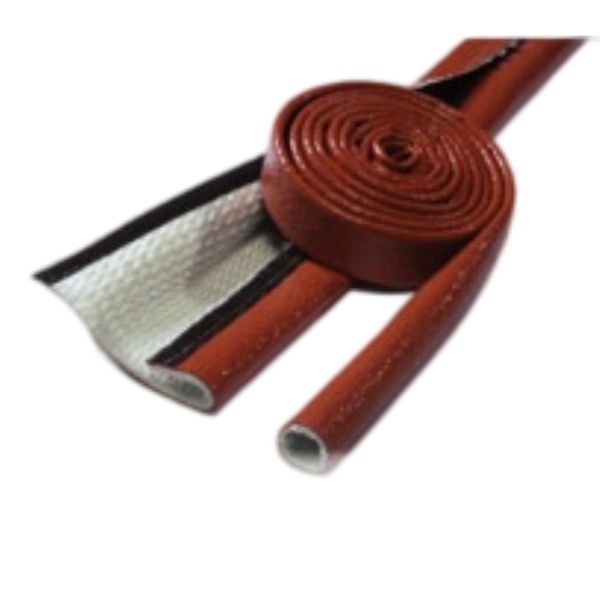

Untuk rakitan yang terpasang tanpa akses ujung yang dapat digunakan, selongsong api snap wrap menyediakan alternatif untuk menggeser tabung di atas fitting. Konstruksi yang dapat dibuka menghilangkan persyaratan untuk melewati fitting, tetapi tidak menghilangkan kebutuhan untuk memeriksa kecocokan akhir.

Tentukan dimensi luar selang atau bundel yang dilindungi, panjang cakupan yang diperlukan, dan pengaturan penutupan. Minta diameter tertutup yang dapat digunakan dan tumpang tindih yang diperlukan. Lebar material datar bukanlah spesifikasi yang sama dengan ID selongsong tertutup.

Setujui penutupan pada rakitan sampel. Jahitan harus tertutup seperti yang dirancang tanpa terlepas di tekukan atau membiarkan bagian yang dilindungi terbuka. Konfirmasikan kesesuaian termal secara terpisah untuk konstruksi penutupan yang dipilih.

Ukuran Selongsong Api untuk Bundel Kabel dan Rangkaian Kabel

Ukur bundel kabel dalam pengaturan yang akan dimilikinya di dalam selongsong. Menambahkan diameter kabel individu bukanlah pengganti yang andal untuk mengukur bundel yang sudah jadi, terutama jika kabel memiliki ukuran berbeda atau berubah posisi di sepanjang rute.

Catat penampang melintang terbesar, breakout lokal, dan dimensi konektor. Untuk bundel yang tidak bulat, berikan lebar dan tinggi, bersama dengan sketsa atau foto penampang melintang. Konfirmasikan kecocokan pada bentuk sebenarnya daripada memperlakukannya sebagai selang yang bulat sempurna.

Selongsong berbentuk tabung juga memerlukan jalur yang layak melewati konektor. Jika cabang atau terminasi tetap menghalangi jalur tersebut, pertimbangkan desain pelindung yang dapat dibuka atau dipisah menjadi beberapa bagian. Jangan berasumsi bahwa satu tabung berukuran besar akan memberikan kecocokan yang dapat diterima di mana saja.

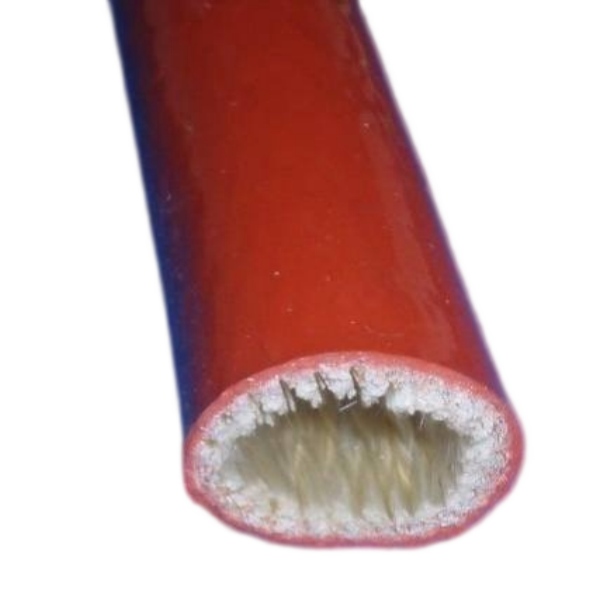

Sertakan Ketebalan Dinding, Tekukan, dan Panjang yang Dilindungi

Diameter dalam hanyalah satu dimensi dalam rakitan yang terpasang. Sebagai perkiraan melingkar sederhana, diameter luar selongsong adalah diameter dalamnya ditambah dua kali ketebalan dindingnya. Sambungan, penutup, dan kompresi lokal dapat mengubah dimensi sebenarnya, jadi periksa jarak bebas pada braket dan komponen di sekitarnya menggunakan sampel.

Ukur cakupan yang diperlukan di sepanjang rakitan yang dirutekan, bukan sebagai garis lurus di antara titik akhir. Identifikasi di mana selongsong harus dimulai dan berakhir, lalu perhitungkan perawatan ujung yang disetujui dan kelonggaran pergerakan apa pun dalam gambar.

Periksa rakitan yang telah dipasangi selongsong pada radius tekukan yang dimaksudkan dan di seluruh pergerakan yang diizinkan. Selongsong tidak boleh memaksa selang ke tekukan yang lebih sempit daripada yang diizinkan oleh spesifikasi selang atau menarik kembali dari area yang memerlukan cakupan.

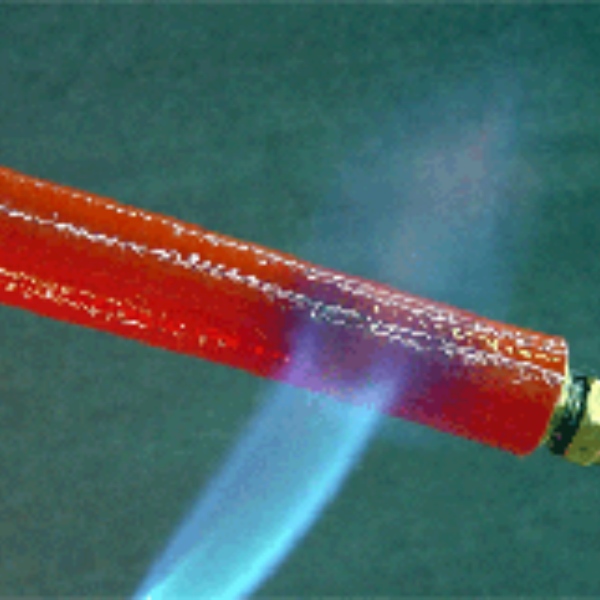

Jangan menganggap kecocokan dimensi yang berhasil sebagai bukti kesesuaian termal. Untuk tinjauan aplikasi yang lebih luas, gunakan panduan pemilihan fire sleeve dan perlindungan panas.

Apa yang Harus Dikirim untuk Rekomendasi Ukuran Fire Sleeve

Permintaan seperti "fire sleeve untuk selang 1/2 inci" menyisakan beberapa dimensi yang belum terselesaikan. RFQ dengan informasi berikut memberikan pemasok dasar yang dapat digunakan untuk pemilihan.

Sebelum merilis pesanan produksi, setujui sampel berdasarkan upaya pemasangan, jalur fiting, cakupan akhir, keterlibatan penutup jika berlaku, dan kebebasan bergerak. Catat nomor komponen selongsong yang diterima dan konstruksinya agar pesanan berikutnya tidak hanya mengandalkan diameter nominal.

Pertanyaan Mengenai Ukuran Fire Sleeve

Apakah fire sleeve 1/2 inci akan muat untuk selang hidrolik 1/2 inci?

Tidak hanya karena labelnya cocok. Penunjukan selang biasanya menjelaskan lubangnya (bore), sementara penunjukan selongsong menjelaskan diameter dalamnya. Ukur OD selang dan periksa jalur pemasangan sebelum memilih selongsong.

Bisakah saya mengukur ID selongsong dari lebar mendatarnya?

Jangan menganggap lebar mendatar (lay-flat) sebagai diameter dalam. Ketebalan dinding tekstil, lipatan, dan metode pengukuran memengaruhi hubungan tersebut. Pesan berdasarkan ID selongsong yang dinyatakan pemasok atau rentang kecocokan yang dapat digunakan dan klarifikasi metode pengukuran saat toleransi menjadi penting.

Haruskah saya selalu memilih satu ukuran lebih besar?

Tidak. Kenaikan katalog tidak seragam, dan satu ukuran lebih besar tidak memperhitungkan dimensi fiting, toleransi selongsong, atau jalur pemasangan yang panjang. Gunakan dimensi untuk mempersempit ukuran, lalu konfirmasikan jarak bebas yang diperlukan dan kecocokan sampel.

Bisakah saya menggunakan bagan ukuran yang sama untuk selongsong anyaman, rajutan, dan snap-wrap?

Bukan sebagai jaminan dapat dipertukarkan. Bagan di halaman ini mengidentifikasi ukuran selongsong tubular EFRS tertentu. Konfirmasikan dimensi, perilaku pemasangan, dan kecocokan tertutup dari konstruksi lain secara terpisah.

Minta Dukungan Ukuran Fire Sleeve BSTFLEX

Untuk selongsong tahan api selang hidrolik proyek, kirimkan OD selang yang sebenarnya, dimensi fitting terbesar, panjang cakupan yang diperlukan, dan tahap pemasangan. Untuk perakitan kabel, sertakan dimensi bundel akhir dan tata letak konektor.

Hubungi BSTFLEX untuk rekomendasi ukuran, sampel, atau penawaran harga OEM. Sertakan gambar atau foto perakitan agar selongsong dapat dievaluasi terhadap jalur pemasangannya maupun posisi akhirnya.
