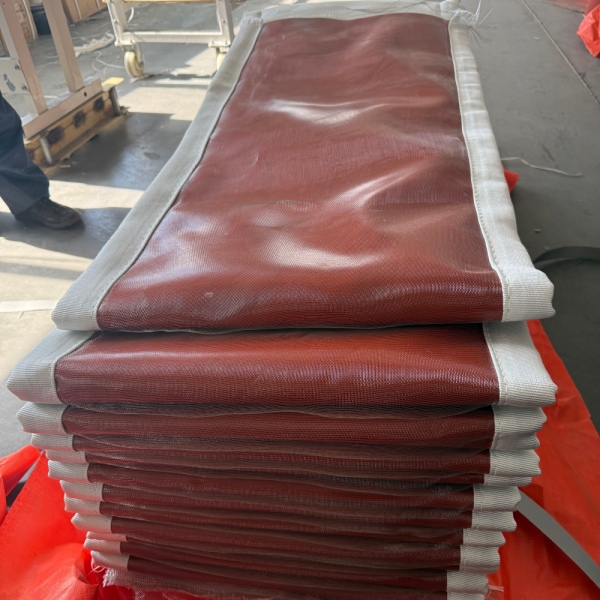

Penggantian Sambungan Ekspansi Kain: Cara Mengukur dan Menentukan Sambungan yang Ada

Sambungan ekspansi kain pengganti harus sesuai dengan sambungan yang ada dan persyaratan operasional saat ini.Untuk menentukan spesifikasinya, identifikasi cakupan penggantian, ukur geometri pemasangan dalam kondisi pabrik yang terdokumentasi, serta sediakan data suhu, tekanan, komposisi gas, dan pergerakan. Dimensi sabuk kain yang sudah aus adalah bukti yang berguna, tetapi dimensi tersebut belum tentu merupakan dimensi manufaktur yang tepat untuk penggantinya.

BSTFLEX mendukung proyek penggantian dengan sambungan ekspansi kain non-logam kustomuntuk sistem saluran industri, gas buang, knalpot, dan udara panas. Panduan ini menjelaskan cara menyiapkan informasi survei yang diperlukan untuk tinjauan teknik dan penawaran harga.

Tentukan Apa yang Sedang Diganti

Sebelum melakukan pengukuran, sepakati batasan pasokan. Permintaan untuk “sambungan ekspansi pengganti” dapat mendeskripsikan beberapa paket yang berbeda.

Hanya sabuk fleksibel

Rangka dan perangkat keras pemasangan yang ada dimaksudkan untuk tetap digunakan. Survei harus menetapkan dimensi dan kondisinya, bersama dengan konstruksi sabuk dan pengaturan penutupan yang diperlukan.

Sabuk fleksibel dengan komponen internal

Cakupan juga mencakup item seperti bantalan isolasi, penghalang akumulasi, atau aksesori penyegelan. Identifikasi setiap komponen secara terpisah alih-alih berasumsi bahwa komponen tersebut disertakan dengan sabuk luar.

Rakitan sambungan ekspansi lengkap

Rangka, elemen fleksibel, pelapis, dan komponen pemasangan ditinjau sebagai satu rakitan. Ukur antarmuka ke saluran yang dipertahankan dan konfirmasikan sambungan las atau baut mana yang akan terganggu.

Minta penawaran harga untuk mengidentifikasi suku cadang yang disertakan, suku cadang yang tidak disertakan, dan item yang diusulkan untuk digunakan kembali. Hal ini menghindari penerimaan sabuk yang diproduksi dengan benar namun kemudian menemukan selama pemadaman bahwa perangkat keras yang rusak juga perlu diganti.

Tetapkan Referensi Pengukuran yang Aman

Mulailah dengan label peralatan, gambar asli, spesifikasi pembelian sebelumnya, dan catatan modifikasi apa pun. Berikan nomor identifikasi terpisah untuk setiap sambungan, meskipun beberapa unit tampak identik.

Catat kondisi pabrik selama survei: pemadaman dalam keadaan dingin, sisa panas, pengaturan penopang sementara, atau kondisi terdokumentasi lainnya. Pengukuran yang diambil selama pemadaman tidak dengan sendirinya menetapkan posisi pemasangan dingin yang ditentukan.

Tandai ujung hulu dan hilir, arah aliran, posisi atas, dan arah pandang yang digunakan pada sketsa. Misalnya, tentukan kiri dan kanan saat melihat ke arah hilir. Gunakan orientasi yang sama untuk pengukuran dan foto.

Simpan pengukuran apa adanya terpisah dari dimensi pemasangan yang disetujui. Perbedaan memerlukan tinjauan; perbedaan tersebut tidak boleh dikoreksi secara diam-diam pada pesanan pembelian.

Catat Dimensi yang Mengontrol Kesesuaian

Perbedaan terpenting adalah antara geometri rakitan yang terpasang dan dimensi material fleksibel yang dikembangkan. Jarak antar muka, panjang kain yang tidak diklem, dan lebar sabuk total mendeskripsikan fitur yang berbeda.

Produsen pengganti harus menentukan dimensi sabuk jadi dari geometri yang disetujui, persyaratan penjepitan, pergerakan, dan konstruksi. Jangan menerapkan aturan universal seperti “celah terpasang ditambah 100 mm.”

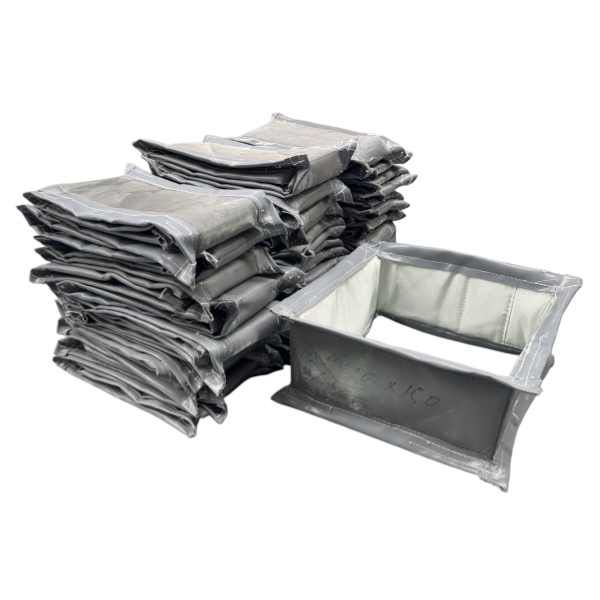

Sambungan Persegi Panjang: Survei Kedua Ujung

Pada setiap sambungan, catat lebar atas dan bawah, tinggi kiri dan kanan, serta kedua diagonal yang dapat diakses. Identifikasi apakah pembacaan mengacu pada bukaan, permukaan dudukan, atau pola baut. Ambil detail radius sudut atau detail sudut lainnya, alih-alih menggambar setiap sudut sebagai sudut siku-siku yang tajam.

Ukur jarak sambungan pada beberapa posisi berlabel di sekeliling kelilingnya. Simpan pembacaan individual agar peninjau dapat mengidentifikasi kemungkinan permukaan yang tidak sejajar, distorsi, atau acuan pengukuran yang tidak konsisten.

Untuk pertimbangan geometri tambahan, lihat Rectangular Fabric Expansion Joints for Industrial Ductwork.

Sambungan Bulat: Identifikasi Diameter dan Posisi Jam (Clocking)

Niatkan apakah setiap diameter merupakan diameter dalam saluran, diameter dudukan, diameter luar flensa, atau diameter lingkaran baut. Ukur ke lebih dari satu arah saat memeriksa bukaan yang ada untuk kebulatan yang tidak sempurna.

Catat jumlah lubang dan posisi sudut pola relatif terhadap acuan yang disepakati, seperti bagian atas saluran. Lingkaran baut yang cocok tidak menjamin bahwa kedua pola memiliki orientasi yang cocok.

Pola Baut: Gunakan Datum yang Ditentukan

Ukur lokasi lubang dari acuan yang ditandai dengan jelas. Pada flensa persegi panjang, sertakan pergeseran lubang pertama, susunan sudut, dan setiap perubahan jarak antar lubang. Catat celah (slot), lubang yang diperbesar, dan perbaikan sebelumnya.

Catat kedua ujung secara independen. Konfirmasikan apakah sabuk pengganti akan disuplai dalam keadaan sudah dilubangi sebelumnya atau apakah prosedur pelubangan di lokasi yang disetujui diperlukan untuk konstruksi yang dipilih.

Pisahkan Pergeseran Dingin (Cold Offset) Dari Pergerakan Kerja

Sambungan ekspansi kain (fabric expansion joint) pengganti harus dapat mengakomodasi pergerakan operasi yang ditentukan dari acuan pemasangan yang disepakati. Pergeseran samping yang terlihat selama penutupan (shutdown) tidak secara otomatis menjadi peringkat pergerakan lateral yang dibutuhkan.

Minta insinyur pabrik untuk membedakan antara pra-penyetelan dingin (cold preset) yang disengaja dan ketidaksejajaran yang tidak disengaja. Jangan memaksa sambungan yang disengaja dipratata ke posisi yang terlihat di tengah, dan jangan mengasumsikan pergeseran yang tidak terduga dapat diserap tanpa memengaruhi desain.

Berikan kompresi dan ekstensi aksial secara terpisah, bersama dengan pergerakan lateral horizontal dan vertikal serta pergerakan angular di sekitar sumbu yang diidentifikasi. Sebutkan pergerakan mana yang terjadi secara bersamaan. Laporkan setiap torsi, amplitudo getaran, frekuensi, atau pulsasi tekanan yang diketahui untuk penilaian terpisah.

Jika data pergerakan tidak tersedia, tandai sebagai tidak diketahui. Kelonggaran, lipatan, atau regangan yang terlihat pada sabuk yang ada tidak dapat menentukan sisa toleransi pergerakannya.

Inspeksi Komponen yang Akan Dipertahankan

Penggantian sabuk saja bergantung pada struktur logam yang dipertahankan dalam kondisi layak. Selama inspeksi penutupan (shutdown) yang diizinkan, catat korosi, rangka yang terdistorsi, lasan yang rusak, permukaan penyegel yang tidak rata, dan tepi yang tajam. Periksa batang penjepit dan pengencang dari kerusakan, alih-alih mengasumsikan komponen tersebut dapat digunakan kembali.

Ambil foto pelapis (liners), titik penempelannya, tumpang tindih (overlap), dan celah yang tersedia. Tinjauan rekayasa harus mempertimbangkan celah di seluruh pergerakan yang ditentukan, bukan hanya pada posisi yang terlihat selama survei. Tanda bekas kontak dapat membantu mengidentifikasi lokasi yang memerlukan penyelidikan lebih dekat.

Catat kondisi dan penempelan bantal isolasi serta penghalang akumulasi. Foto isolasi yang tergeser, endapan, dan area yang terbuka sebelum pembersihan yang disetujui. Jangan menghapus komponen internal dari lingkup penggantian hanya karena komponen tersebut sulit diidentifikasi.

Dokumentasikan juga isolasi eksternal atau penutup cuaca di sekitar sambungan. Perubahan pada susunan termal harus ditinjau bersama pemasok pengganti, alih-alih diperlakukan sebagai pilihan pemeliharaan kosmetik.

Gunakan Sabuk Lama Sebagai Bukti, Bukan Satu-Satunya Spesifikasi

Sabuk lama dapat membantu mengidentifikasi tanda penempelan, detail penutup, dan konstruksi sebelumnya. Namun, deformasi, tepi yang rusak, atau penurunan kualitas dapat membuat dimensinya tidak andal sebagai templat manufaktur.

Catat dimensi terukurnya sebagai “komponen yang dilepas, sebagaimana ditemukan.” Jangan menarik sabuk yang rusak hingga kencang hanya untuk menghasilkan lebar atau panjang yang sesuai. Jika sampel diminta, ungkapkan kontaminasi proses dan sepakati persiapan serta pengiriman yang aman sebelum dikirim.

Sediakan tanggal pemasangan, perkiraan durasi layanan, alasan penggantian, dan perubahan proses terkini. Sertakan foto yang memperlihatkan seluruh sambungan, labelnya, lampiran, penutup, dan setiap area yang rusak dengan referensi skala jika aman.

Jelaskan pengamatan tanpa berasumsi mengenai diagnosis. “Sobekan di samping klem hulu” lebih berguna daripada “kain terlalu lemah.” Foto perubahan warna tidak membuktikan bahwa suhu menyebabkan kegagalan.

Perubahan pada bahan bakar, kimia gas, kelembapan, beban debu, suhu, atau pengoperasian kipas harus dinyatakan. Penggantian yang sesuai dengan dimensi sebelumnya mungkin masih memerlukan material atau pengaturan pelindung yang berbeda.

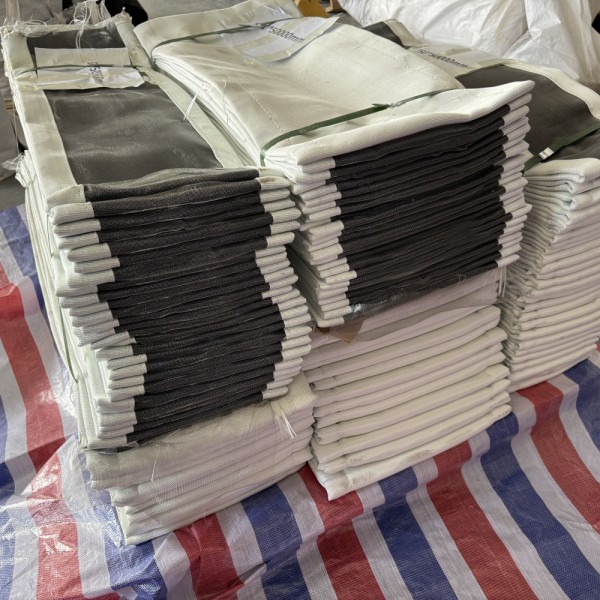

Pilih Bentuk Pengiriman Sebelum Memesan

Elemen fleksibel loop tertutup

Pastikan ada jalur pemasangan yang praktis di sekitar peralatan yang ada. Elemen yang tertutup dari pabrik tidak dapat dipasang secara otomatis jika kedua ujung saluran tetap terpasang tetap.

Sabuk terbuka untuk penutupan di lokasi

Pastikan konstruksi yang dipilih memungkinkan sambungan di lokasi. Sepakati lokasi penutupan, akses, metode, material, dan kebutuhan personel dengan produsen. Detail penyambungan bersifat spesifik terhadap konstruksi.

Perakitan lengkap atau bagian per bagian

Periksa bukaan akses, batasan pengangkatan, dimensi transportasi maksimum, dan urutan pemasangan yang diusulkan. Nyatakan pekerjaan perakitan mana yang diharapkan di pabrik dan mana yang ditugaskan kepada kontraktor di lokasi.

Untuk setiap bentuk pengiriman, sepakati persiapan lubang, gasket atau aksesori penyegelan, identifikasi komponen, dan petunjuk pemasangan. Tidak ada tumpang tindih sambungan, torsi baut, atau metode pengeboran lapangan universal yang cocok untuk setiap sambungan ekspansi kain.

RFQ Penggantian yang Dapat Anda Salin

Gunakan satu catatan per label peralatan. Lampirkan sketsa berdimensi dan gambar asli jika tersedia. Tulis “tidak diketahui” di samping informasi yang hilang alih-alih memasukkan angka nol atau berasumsi bahwa material sebelumnya masih cocok.

Setujui Gambar Sebelum Fabrikasi

Survei menjelaskan apa yang ada. Gambar penggantian yang disetujui mendefinisikan apa yang akan diproduksi dan kondisi yang harus diakomodasi.

Selesaikan perbedaan apa pun antara gambar asli dan pengukuran lapangan. Konfirmasikan dimensi koneksi, geometri elemen fleksibel yang sudah jadi, persiapan lubang, posisi penutupan, konstruksi material, referensi pergerakan, dan lingkup pasokan. Sepakati toleransi dan dimensi apa pun yang bergantung pada lokasi sebelum merilis produksi.

Saat diterima, periksa identifikasi dan komponen yang dipasok terhadap dokumen yang disetujui sebelum pemadaman dimulai. Pemasangan harus mengikuti petunjuk khusus sambungan, termasuk persyaratan penjepitan, penyegelan, isolasi, dan jarak bebas.

Pertanyaan yang Sering Menunda Pesanan Penggantian

Bisakah penggantian dievaluasi tanpa gambar asli?

Ya. Survei berdimensi, foto, dan informasi pengoperasian dapat mendukung tinjauan awal. Informasi pergerakan atau material yang hilang mungkin masih memerlukan konfirmasi teknis sebelum diproduksi.

Bisakah hanya sabuk kainnya saja yang diganti?

Mungkin saja, asalkan rangka penahan, komponen pemasangan, dan pelindung internal tetap dalam kondisi yang sesuai. Inspeksi dan ruang lingkup yang disepakati akan menentukan apakah penggantian sabuk saja sudah tepat.

Apakah sabuk yang lebih lebar akan mengatasi masalah sobek yang berulang?

Belum tentu. Menambah material tidak akan mengungkap penyebab sobek atau memastikan jarak bebas. Tinjau geometri pemasangan, pergerakan, suhu, dan bukti kontak sebelum mengubah dimensi sabuk.

Kirimkan Detail Sambungan Pengganti Anda ke BSTFLEX

BSTFLEX memproduksi sambungan ekspansi kain non-logam dalam konfigurasi bulat, persegi panjang, dan kustom. Kebutuhan penggantian dapat dievaluasi dari gambar yang tersedia, catatan dimensi, dan kondisi pengoperasian.

Kirimkan label sambungan, sketsa survei, foto, ruang lingkup pasokan yang diminta, dan tanggal pengiriman yang diperlukan. Sertakan data suhu, tekanan, komposisi gas, dan pergerakan agar penawaran harga sesuai dengan aplikasinya, bukan hanya dimensinya saja.
