Jaket Isolasi Pipa yang Dapat Dilepas

Jaket isolasi pipa yang dapat dilepas adalah penutup termal fleksibel dan dapat digunakan kembali yang diproduksi untuk bagian pipa industri yang harus tetap mudah diakses. Jaket ini memberikan alternatif untuk membangun kembali isolasi konvensional setelah inspeksi, pengelasan, pekerjaan pemanasan, atau perawatan terjadwal.

BSTFLEX memproduksi setiap jaket sesuai dengan diameter pipa, panjang isolasi yang dibutuhkan, suhu operasi, lingkungan sekitar, dan ruang pemasangan yang tersedia. Pipa panjang dapat dibagi menjadi bagian-bagian modular bernomor sehingga personel pemeliharaan hanya perlu melepas bagian yang dibutuhkan untuk pekerjaan tersebut.

Dirancang untuk Bagian Pipa Lurus Industri

Halaman produk ini membahas isolasi yang dapat dilepas untuk pipa lurus. Flensa, pompa, katup, siku, tee, dan reduktor memiliki bentuk dan persyaratan layanan yang berbeda dan akan lebih baik diisolasi dengan penutup khusus yang terpasang. Memisahkan produk-produk ini memberikan pola yang lebih akurat dan memudahkan pemesanan pengganti.

Lokasi umum meliputi bagian pipa yang terbuka di antara isolasi permanen, titik inspeksi, area pengelasan, sambungan pemanas, zona akses instrumen, dan potongan pipa pendek yang secara teratur dilepas. Selubung dapat tumpang tindih dengan isolasi di sebelahnya untuk mengurangi celah terbuka sambil mempertahankan jalur pelepasan yang jelas.

Aplikasi Umum

• Pipa distribusi uap dan pipa pengembalian kondensat
• Saluran minyak termal dan minyak panas
• Pipa kimia dan proses yang dipanaskan
• Sambungan boiler dan penukar panas
• Pipa utilitas pembangkit listrik
• Sistem perpipaan kilang dan petrokimia
• Jalur pengolahan makanan dan minuman
• Pipa ruang mesin kapal
• Mesin OEM dan pipa yang dipasang di atas rangka
• Pipa industri yang dipanaskan dengan listrik atau uap.

Konfigurasi Jaket yang Tersedia

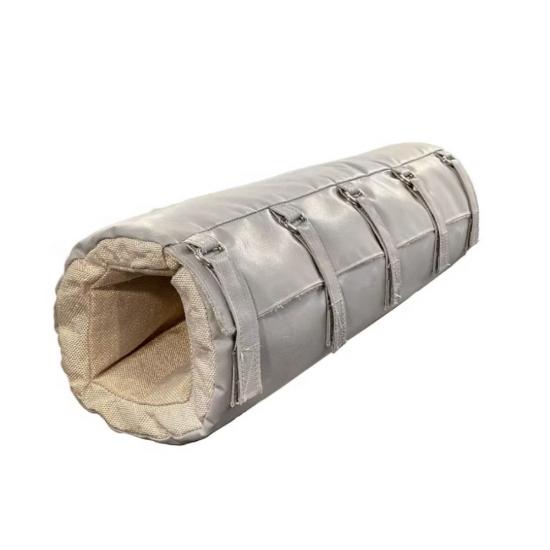

Selubung Pipa Lurus Tunggal

Sekat pembungkus satu bagian dengan penutup memanjang. Konstruksi ini cocok untuk panjang pipa tertentu di mana selubung dapat dibuka dan diangkat tanpa gangguan dari peralatan di sekitarnya.

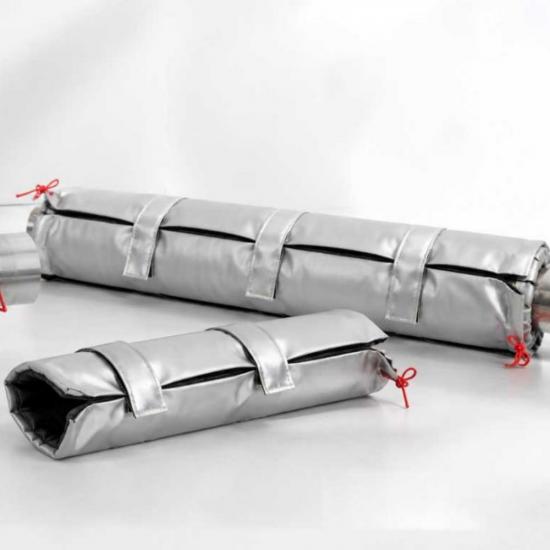

Bagian Isolasi Pipa Modular

Jalur yang lebih panjang dapat dibagi menjadi beberapa bagian yang mudah dikelola. Setiap bagian dapat diberi label identifikasi permanen yang menunjukkan nomor jalur, posisi, dan urutan pemasangan. Ujung yang saling tumpang tindih membantu mengurangi celah antara selubung yang berdekatan.

Jaket Inspeksi dan Akses Pengelasan

Selubung pendek yang dapat dilepas dapat dipasang di atas lasan, titik inspeksi, atau lokasi pengujian yang memerlukan akses berkala. Isolasi permanen di sekitarnya tetap tidak terganggu saat selubung akses dilepas.

Jaket Pipa dengan Pemanas

Selubung kabel dapat dirancang berdasarkan kabel pemanas, saluran uap, dan kotak sambungan yang telah disetujui. Pemanasan merupakan sistem rekayasa terpisah. Lokasi, kelas suhu, dan persyaratan akses perawatan harus ditentukan sebelum konstruksi selubung kabel dikonfirmasi.

Jaket Isolasi Pipa Luar Ruangan

Desain luar ruangan dapat menggunakan kain luar yang tahan cuaca, jahitan yang terlindungi, dan detail pemasangan yang mencegah masuknya air. Orientasi sangat penting: penutup, tumpang tindih, dan jahitan harus diposisikan sedemikian rupa sehingga air tidak dapat mengumpul di dalam insulasi.

Pilihan Material dan Konstruksi

Suhu material tunggal tidak boleh dianggap sebagai patokan untuk seluruh selubung pipa. Konstruksi lengkap mencakup kain luar, inti isolasi, lapisan dalam, benang jahit, pengencang, dan detail pemasangan. Semua komponen harus ditinjau berdasarkan suhu operasi dan paparan aktual.

Informasi yang Dibutuhkan untuk Manufaktur

Selubung pipa lurus lebih sederhana daripada penutup katup atau pompa, tetapi hasil akhir pemasangannya tetap bergantung pada dimensi yang akurat. Mohon berikan:

1. Diameter luar pipa polos
2. Panjang isolasi yang dibutuhkan
3. Suhu pengoperasian dan paparan jangka pendek maksimum
4. Ketebalan isolasi yang dibutuhkan atau target suhu permukaan.
5. Diameter luar isolasi permanen yang berdekatan
6. Posisi las, klem, penyangga, label, dan instrumen.
7. Rincian pelacakan listrik atau uap
8. Orientasi pipa: horizontal, vertikal, atau miring
9. Tersedia ruang untuk pelepasan penutup dan jaket.
10. Kondisi di dalam ruangan, di luar ruangan, pencucian, terpapar minyak atau bahan kimia.
11. Persyaratan kuantitas, penomoran bagian, dan pengemasan.

Jika pipa sudah memiliki isolasi, klarifikasi apakah jaket baru akan menutupi pipa tanpa isolasi, mengganti seluruh rakitan isolasi, atau hanya berfungsi sebagai penutup luar yang dapat dilepas. Ini adalah konstruksi yang berbeda dan membutuhkan diameter akhir yang berbeda.

Penutupan dan Posisi Jahitan

Penutup memanjang harus tetap terlihat dan mudah dijangkau setelah pemasangan. Pada pipa horizontal, penutup tidak boleh ditempatkan di tempat di mana cairan yang bocor atau air hujan dapat terkumpul. Pada pipa vertikal, tumpang tindih penampang dan metode penyangga harus mencegah selubung dan inti isolasi bergeser ke bawah.

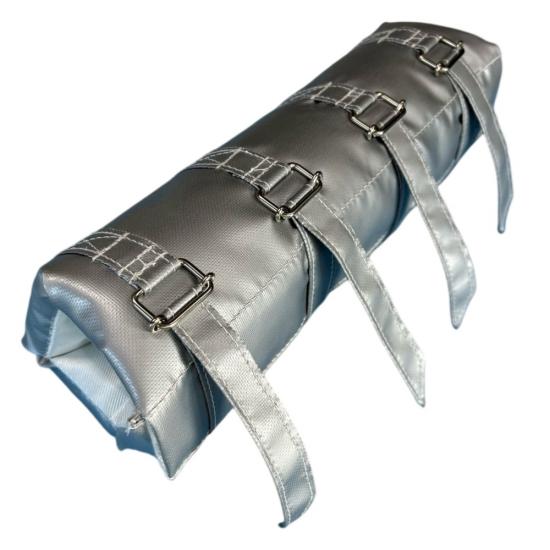

Ring berbentuk D dengan tali pengikat memberikan tegangan yang dapat disesuaikan untuk berbagai aplikasi industri dalam ruangan. Kait, pegas, dan kawat pengikat dari baja tahan karat dapat digunakan di tempat yang membutuhkan penutup dari logam sepenuhnya. Pilihan yang tepat bergantung pada suhu paparan, getaran, frekuensi akses, dan praktik di lokasi.

Instalasi

1. Konfirmasikan bahwa jalur tersebut aman untuk didekati sesuai dengan prosedur operasi pabrik.
2. Periksa apakah permukaan pipa bebas dari kebocoran aktif dan kondisi yang dapat merusak isolasi.
3. Cocokkan label identifikasi jaket dengan bagian pipa yang tepat.
4. Posisikan jaket dengan lapisan dalam menghadap pipa dan penutup menghadap arah yang telah disetujui.
5. Bungkus jaket secara merata tanpa memutar inti isolasinya.
6. Kencangkan pengait secara bertahap agar tegangan terdistribusi di sepanjang jahitan.
7. Periksa tumpang tindih ujung, penutup yang berdekatan, penyangga, dan akses inspeksi.
8. Pastikan bahwa jaket yang terpasang tidak mengganggu instrumen, bagian yang bergerak, atau ventilasi yang dibutuhkan.

Jaket yang Dapat Dilepas, Pembungkus Pipa, atau Isolasi Permanen?

Layanan Panas, Layanan Dingin, dan Perlindungan Beku

Untuk pipa panas, konstruksi biasanya dipilih untuk mengurangi perpindahan panas dan suhu permukaan yang dapat diakses sambil memungkinkan akses perawatan. Untuk perpipaan suhu rendah, pengendalian kondensasi memerlukan sistem penghambat uap yang kontinu dan tersegel dengan benar. Jaket layanan panas yang dijahit biasa tidak boleh secara otomatis ditentukan untuk layanan dingin atau kriogenik.

Insulasi memperlambat perpindahan panas tetapi tidak menghasilkan panas. Pipa yang terpapar kondisi beku mungkin memerlukan sistem pelacakan panas yang dirancang dengan tepat selain insulasi. Selubung harus kompatibel dengan desain pelacakan dan tidak boleh menutupi kotak sambungan atau titik inspeksi yang perlu tetap mudah diakses.

Inspeksi dan Penggunaan Kembali

Setelah dilepas, letakkan jaket di permukaan yang bersih dan kering, jangan dilipat dengan tajam atau diseret di lantai. Sebelum dipasang kembali, periksa penutup luar, lapisan dalam, jahitan, pengencang, dan inti insulasi. Insulasi yang basah, terkompresi, atau terkontaminasi bahan kimia mungkin tidak lagi memberikan kinerja yang diharapkan.

Permukaan pipa harus diperiksa kebocoran dan korosinya sebelum selubung dipasang kembali. Jika korosi di bawah isolasi menjadi perhatian proyek, jadwal inspeksi dan sistem pelapisan harus ditentukan oleh pemilik aset atau insinyur yang berkualifikasi.

Pasokan OEM dan Proyek

BSTFLEX menyediakan prototipe selubung pipa, bagian pengganti, dan produksi berulang untuk proyek industri dan produsen peralatan. Selubung pipa dapat diproduksi berdasarkan jadwal pipa, gambar, pengukuran di lokasi, templat, atau sampel yang disetujui. Pilihan yang tersedia meliputi nomor peralatan, label bagian, penandaan arah pemasangan, kemasan khusus, dan kombinasi material spesifik proyek.

Untuk jalur pipa yang panjang, berikan jadwal bagian yang menunjukkan jumlah, panjang, dan nomor identifikasi setiap selubung pipa. Ini membantu mencocokkan setiap bagian jadi dengan lokasi pemasangannya dan menyederhanakan pesanan penggantian di masa mendatang.

Produk Isolasi Lepas Pasang Terkait

• Selimut dan jaket isolasi yang dapat dilepas
• Penutup isolasi flensa yang dapat dilepas
• Penutup isolasi pompa yang dapat dilepas
• Jaket isolasi katup yang dapat dilepas
• Kain fiberglass berlapis silikon untuk jaket isolasi
• Pembuatan selimut insulasi lepas pasang sesuai pesanan

Pertanyaan yang Sering Diajukan

Apakah jaket isolasi pipa yang dapat dilepas dibuat dalam ukuran standar?

Pipa-pipa tersebut dapat dikelompokkan berdasarkan diameter dan panjang yang umum, tetapi ukuran akhir juga harus memperhitungkan ketebalan isolasi, isolasi di sekitarnya, penutup, tumpang tindih, dan jarak bebas lokasi. Dimensi khusus proyek sangat disarankan.

Apakah beberapa jaket dapat dihubungkan sepanjang satu jalur pipa?

Ya. Bagian-bagian modular dapat dipasang secara berurutan dengan ujung yang saling tumpang tindih. Label bernomor membantu tim perawatan memasang kembali setiap bagian pada posisi yang benar.

Apakah jaket tersebut dapat menutupi flensa atau siku di ujung pipa?

Penutup ini dapat dirancang agar sesuai dengan penutup yang terpasang di sebelahnya, tetapi flensa dan siku biasanya lebih baik menggunakan bagian yang dapat dilepas sendiri. Penutup terpisah memberikan kesesuaian yang lebih akurat dan memungkinkan satu komponen dibuka tanpa harus melepas seluruh selubung pipa.

Bisakah dibuat jaket untuk pipa yang dilacak secara elektrik?

Ya, asalkan desain pelacakan panas, lokasi kabel, klasifikasi suhu, dan titik akses yang dibutuhkan telah disediakan. Jaket isolasi tidak menggantikan kontrol sistem pelacakan atau perlindungan listrik.

Bisakah jaket yang sama digunakan untuk pipa panas dan dingin?

Tidak secara otomatis. Isolasi untuk layanan panas dan pengendalian uap untuk layanan dingin memiliki persyaratan konstruksi yang berbeda. Aplikasi pendinginan dan kriogenik memerlukan tinjauan khusus terhadap kondensasi, penyegelan uap, sambungan, dan penetrasi.

Bisakah BSTFLEX memproduksi jaket pipa pengganti dari sebuah sampel?

Ya. Diameter pipa asli dan panjang pemasangan yang dibutuhkan tetap harus dikonfirmasi karena selubung pipa lama mungkin telah meregang, terkompresi, atau berubah selama masa penggunaan.

Minta Jaket Isolasi Pipa Kustom

Kirimkan diameter pipa, panjang isolasi, suhu operasi, persyaratan isolasi, jumlah, dan foto instalasi ke BSTFLEX. Kami akan meninjau material, panjang bagian, susunan penutup, dan tumpang tindih untuk sistem perpipaan Anda.
