Penutup Isolasi Siku & Sambungan Pipa yang Dapat Dilepas

Sambungan pipa industri mengganggu bentuk silinder sederhana dari pipa lurus. Sambungan siku mengubah arah, sambungan T menciptakan percabangan, dan sambungan pereduksi menyambungkan diameter pipa yang berbeda. Perubahan ini membuat isolasi konvensional lebih sulit untuk dipotong, dipasang, dan dilepas tanpa meninggalkan celah.

BSTFLEX memproduksi penutup isolasi yang dapat dilepas di sekitar geometri sebenarnya dari siku, tee, pereduksi, dan fitting terkait. Setiap penutup dirancang agar sesuai dengan isolasi pipa yang berdekatan sambil tetap memberikan akses ke fitting, lasan, dan komponen di dekatnya. Konstruksi yang dapat digunakan kembali ini dapat dilepas selama inspeksi atau pemeliharaan dan dipasang kembali setelah pekerjaan selesai.

Perlengkapan yang Dicakup oleh Produk Ini

• siku pipa 90 derajat
• siku pipa 45 derajat
• Tikungan radius panjang dan radius pendek
• belokan balik dan siku 180 derajat
• Tee sama sisi dan tee pereduksi
• Pengurang konsentris
• Pereduksi eksentrik
• Sambungan berbentuk Y dan koneksi cabang
• Sambungan dan penyatuan yang membutuhkan penutup termal berbentuk tertentu.
• Sambungan las khusus dan fitting pipa tidak beraturan

Flensa, katup, pompa, dan bagian pipa lurus memiliki produk isolasi yang dapat dilepas. Memisahkan komponen-komponen ini memungkinkan penutup fitting mengikuti bentuk yang benar dan memungkinkan tim perawatan hanya membuka bagian yang perlu diservis.

Mengapa Sambungan Pipa Membutuhkan Isolasi Berbentuk?

Selimut persegi panjang yang rata dapat kusut atau terlepas saat dililitkan di sekitar siku yang melengkung. Pada sambungan T, tiga lubang pipa harus sejajar dengan benar. Reducer membutuhkan dua diameter ujung yang berbeda dan transisi yang terkontrol di antara keduanya. Jika pola tidak sesuai dengan sambungan, isolasi dapat tertekan di satu area dan meninggalkan celah terbuka di area lain.

BSTFLEX menggunakan panel berbentuk, kurva tersegmentasi, jahitan yang diperkuat, dan bukaan yang pas untuk mengikuti profil ini. Lipatan yang tumpang tindih dapat menghubungkan penutup dengan jaket pipa lurus yang berdekatan atau insulasi permanen. Tujuannya adalah rakitan yang praktis dan dapat dilepas, bukan lembaran longgar yang diikatkan di sekitar komponen yang tidak beraturan.

Aplikasi Industri Khas

• Pipa uap dan kondensat
• Sistem sirkulasi oli termal
• Saluran air panas dan pemanas proses
• Pipa kimia dan petrokimia
• Peralatan kilang dan pembangkit listrik
• Sambungan boiler dan penukar panas
• Jalur pengolahan makanan dan minuman
• Pipa ruang mesin kapal
• Pipa pembuangan dan gas suhu tinggi
• Skid OEM dan perpipaan mesin kompak

Desain Sampul untuk Berbagai Bentuk yang Sesuai

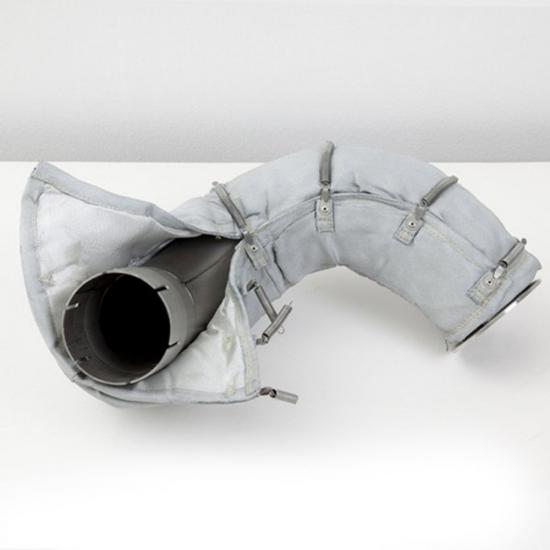

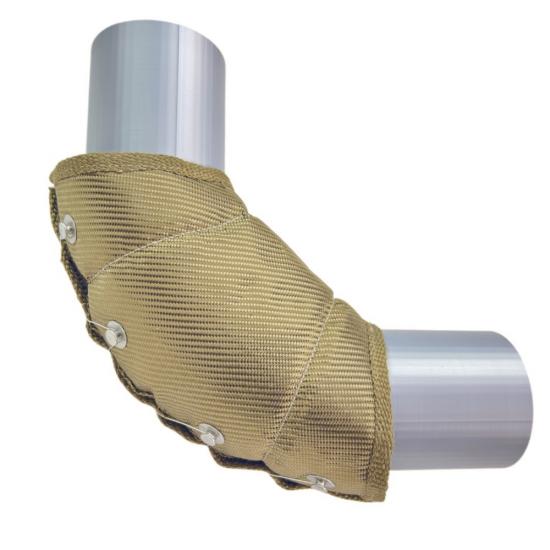

Penutup Isolasi Siku Bersegmen

Pola tersegmentasi mengikuti lekukan siku pipa. Jumlah dan bentuk panel bergantung pada sudut siku, radius garis tengah, diameter pipa, dan ketebalan isolasi. Penutup dapat diposisikan di bagian luar atau dalam tikungan sesuai dengan ruang yang tersedia.

Jaket dengan Belahan Siku

Konstruksi dua bagian atau multi-bagian dapat digunakan ketika siku berada dekat dengan dinding, lantai, atau saluran yang berdekatan. Bagian-bagian terpisah mengurangi ruang yang dibutuhkan untuk pemasangan dan memungkinkan satu sisi dilepas secara independen.

Penutup Isolasi Bentuk T

Penutup sambungan T mencakup lubang untuk pipa utama dan sambungan cabang. Sambungan T sama sisi dan sambungan T pereduksi memerlukan pola yang berbeda. Sudut cabang, diameter pipa, dan panjang lurus yang tersedia di ketiga sisi harus dipastikan.

Jaket Isolasi Reducer

Selubung pereduksi berfungsi sebagai transisi antara dua diameter pipa. Pereduksi konsentris umumnya simetris di sekitar garis tengah, sedangkan pereduksi eksentris memerlukan identifikasi sisi datar dan orientasi pemasangan sebelum pola dibuat.

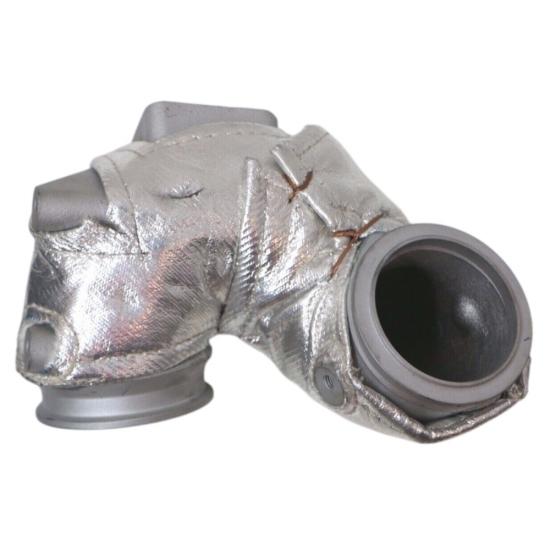

Sampul Transisi Kustom

Sambungan transisi yang dibuat, sambungan cabang yang dilas, dan fitting non-standar dapat ditutupi dari gambar, templat, pengukuran tiga dimensi, atau sampel fisik. Foto dari beberapa sudut membantu mengkonfirmasi jarak pemasangan dan posisi penutupan.

Opsi Material

Seluruh penutup harus dirancang berdasarkan suhu aplikasi. Suhu yang tertera pada lembar data material tidak secara otomatis menjadi peringkat produk jadi. Kain luar, lapisan dalam, inti isolasi, benang, pengencang, ketebalan, dan kondisi pemasangan semuanya harus dipertimbangkan.

Cara Mengukur Siku Pipa

Untuk sambungan siku standar, berikan informasi berikut:

1. Diameter luar pipa
2. Sudut siku, biasanya 45 atau 90 derajat
3. Jari-jari garis tengah jika diketahui
4. Konstruksi radius panjang atau radius pendek
5. Panjang garis singgung lurus tersedia di setiap ujungnya.
6. Diameter luar isolasi pipa yang berdekatan
7. Ketebalan isolasi yang dibutuhkan
8. Lokasi pengelasan, penyangga, saluran pembuangan, penelusuran, dan instrumen.
9. Jaga jarak aman dari dinding, lantai, dan pipa di sekitarnya.
10. Lokasi penutupan dan arah pemindahan yang disarankan

Jika radius garis tengah tidak diketahui, kirimkan foto tampak samping persegi dengan skala pengukuran dan catat jarak antara titik referensi garis tengah pipa. Gambar atau templat fisik disarankan untuk tikungan fabrikasi non-standar.

Cara Mengukur Tee dan Reducer

Untuk sambungan T, catat diameter pipa utama, diameter cabang, sudut cabang, dan dimensi jarak tengah ke ujung di semua arah. Nyatakan apakah sambungan tersebut merupakan sambungan T sama sisi atau sambungan T pereduksi. Sertakan panjang lurus yang cukup agar penutup tumpang tindih dengan insulasi di sebelahnya.

Untuk reducer, berikan diameter pipa besar dan kecil, panjang reducer keseluruhan, dan orientasi pemasangan. Untuk reducer eksentrik, identifikasi dengan jelas apakah sisi datar berada di atas, bawah, atau samping. Foto harus menunjukkan reducer dalam posisi terpasangnya.

Sambungan ke Isolasi Pipa yang Berdekatan

Penutup yang pas harus bertemu dengan isolasi yang berdekatan tanpa memaksa tim perawatan untuk melepas bagian jaket pipa yang tidak perlu. Penutup ujung, tali pengikat, tali atau tumpang tindih yang dibentuk dapat digunakan tergantung pada diameter pipa, suhu, dan preferensi lokasi.

Jika pipa yang berdekatan menggunakan jaket yang dapat dilepas, setiap komponen dapat menerima nomor identifikasinya sendiri. Jika pipa yang berdekatan memiliki insulasi permanen dan pelapis logam, penutup fitting harus berukuran sesuai dengan diameter luar akhir, bukan hanya ukuran pipa tanpa insulasi saja.

Penempatan Penutupan dan Jarak Bebas Pemasangan

Penutup yang dirancang dengan baik harus dapat dilepas di ruang yang tersedia di sekitar fitting. Penutup tercepat tidak berguna jika menghadap dinding atau pipa lain. Gambar proyek atau foto harus menunjukkan arah pembukaan yang diinginkan dan ruang yang tersedia untuk melepaskan tali pengikat, pegas, atau kawat pengikat.

Pada pipa luar ruangan horizontal, sambungan dan tumpang tindih harus diposisikan sedemikian rupa untuk mencegah masuknya air. Pada fitting vertikal, desain mungkin memerlukan penyangga tambahan agar inti isolasi dan bagian penutup tidak bergerak ke bawah selama penggunaan.

Prosedur Instalasi

1. Ikuti prosedur pabrik untuk mendekati dan bekerja di sekitar sistem perpipaan.
2. Pastikan bahwa sambungan tersebut bebas dari kebocoran aktif dan kerusakan.
3. Identifikasi penutup yang tepat dan arah pemasangannya.
4. Posisikan bagian tengah penutup yang berbentuk di atas siku, bentuk T, atau pereduksi.
5. Sejajarkan setiap lubang pipa sebelum mengencangkan penutupnya.
6. Kencangkan pengencang secara bertahap untuk menghindari penutup bergeser dari tengah.
7. Atur bagian ujung yang tumpang tindih di sekitar isolasi yang berdekatan.
8. Pastikan saluran pembuangan, pengukur, penyangga, dan titik inspeksi tetap mudah diakses.

Inspeksi dan Pemasangan Ulang

Setelah dilepas, jaga agar penutup tetap kering dan hindari lipatan tajam yang dapat merusak atau menggeser inti insulasi. Sebelum pemasangan kembali, periksa lapisan dalam, sambungan, pengencang, dan panel yang telah dibentuk. Inti insulasi yang basah, terkontaminasi, atau sangat tertekan harus dievaluasi sebelum penutup digunakan kembali.

Permukaan sambungan dan area pengelasan harus diperiksa sesuai dengan rencana pemeliharaan fasilitas. Isolasi yang dapat dilepas memberikan akses, tetapi tidak menggantikan program pencegahan korosi, kebocoran, atau integritas mekanis yang dilakukan pemilik.

Manufaktur OEM dan Penggantian

BSTFLEX dapat memproduksi prototipe, kuantitas proyek, dan penutup fitting pipa OEM berulang. Informasi produksi dapat dikembangkan dari gambar, pengukuran, templat, foto, atau sampel yang disetujui. Nomor peralatan, nomor jalur, panah pemasangan, label bagian, dan kemasan proyek dapat ditambahkan untuk identifikasi lokasi.

Saat mengganti penutup yang sudah ada, nyatakan apakah penutup asli terpasang dengan benar dan identifikasi bagian yang sulit ditutup, celah terbuka, atau titik gangguan. Meniru sampel yang sudah aus tanpa informasi ini dapat menghasilkan masalah pemasangan yang sama.

Produk Isolasi Lepas Pasang Terkait

• Selimut dan jaket isolasi yang dapat dilepas
• Jaket isolasi pipa yang dapat dilepas
• Penutup isolasi flensa yang dapat dilepas
• Penutup isolasi pompa yang dapat dilepas
• Jaket isolasi katup yang dapat dilepas
• Pembuatan selimut insulasi lepas pasang sesuai pesanan

Pertanyaan yang Sering Diajukan

Apakah satu penutup siku dapat digunakan untuk siku radius panjang dan siku radius pendek?

Tidak selalu akurat. Siku radius panjang dan radius pendek memiliki kelengkungan dan dimensi keseluruhan yang berbeda. Radius atau dimensi pemasangan yang tepat harus dikonfirmasi sebelum pembuatan.

Apakah penutup siku 90 derajat dapat digunakan pada siku 45 derajat?

Tidak. Sudut tersebut mengubah geometri panel, posisi ujung, dan susunan penutup. Diperlukan pola terpisah.

Apakah sambungan T perlu disertakan pada selubung pipa lurus?

Penutup tee terpisah biasanya lebih disukai. Penutup ini mengikuti bentuk cabang dengan lebih akurat dan memungkinkan tee dibuka tanpa harus melepas bagian pipa lurus yang panjang.

Apakah penutup tersebut sesuai dengan isolasi pipa berlapis logam yang sudah ada?

Ya. Berikan diameter luar akhir dari insulasi dan pelapis yang ada, bukan hanya diameter pipa kosong. Penutup fitting kemudian dapat diberi pola dengan tumpang tindih ujung yang sesuai.

Apakah penutup ini dapat digunakan pada fitting yang menggunakan pemanas?

Ya, setelah tata letak penelusuran, batas operasi dan titik akses ditinjau. Sambungan dan kontrol listrik yang memerlukan inspeksi harus tetap mudah diakses.

Bisakah BSTFLEX membuat penutup untuk fitting fabrikasi non-standar?

Ya. Gambar berdimensi, templat, pengukuran tiga dimensi, atau sampel fisik dapat digunakan. Beberapa foto disarankan untuk memastikan orientasi dan ruang pemasangan yang tersedia.

Minta Penutup Isolasi Sambungan Pipa Kustom

Kirimkan diameter pipa, jenis fitting, sudut, radius, dimensi, suhu operasi, jumlah, dan foto instalasi ke BSTFLEX. Kami akan meninjau pola, tata letak penampang, konstruksi material, penutup, dan sambungan ke insulasi yang berdekatan.
