Selimut Isolasi Turbin yang Dapat Dilepas

Selimut isolasi turbin yang dapat dilepas adalah bagian isolasi termal berbentuk yang dapat digunakan kembali, diproduksi untuk permukaan eksternal yang disetujui pada sistem turbin industri. Berbeda dengan lembaran isolasi lepas, setiap bagian dibuat dengan pola untuk lokasi tertentu dan diidentifikasi agar dapat dilepas selama pemadaman dan dikembalikan ke posisi yang benar.

BSTFLEX memproduksi selimut turbin berdasarkan gambar peralatan, dimensi lokasi, templat, data pengukuran tiga dimensi, atau sampel yang disetujui. Peta selimut mengikuti rencana pemeliharaan turbin, membagi isolasi di sekitar sambungan casing, kotak katup, flensa, perpipaan, instrumen, dan titik inspeksi.

Aplikasi Turbin Industri

• Isolasi casing turbin uap
• Isolasi bagian panas eksternal turbin gas
• Bagian turbin tekanan tinggi dan tekanan menengah
• Isolasi saluran masuk uap dan kotak katup
• Isolasi katup henti dan katup kontrol
• Penutup pipa uap dan flensa turbin
• Permukaan diffuser buang dan transisi yang disetujui
• Komponen panas tambahan generator dan turbin
• Selimut pengganti untuk pemadaman pembangkit listrik
• Sistem isolasi turbin OEM dan retrofit

Produk ini ditujukan untuk turbin industri dan peralatan pembangkit listrik. Ini bukan selimut turbocharger otomotif dan tidak boleh ditentukan menggunakan dimensi atau konstruksi selimut turbo otomotif.

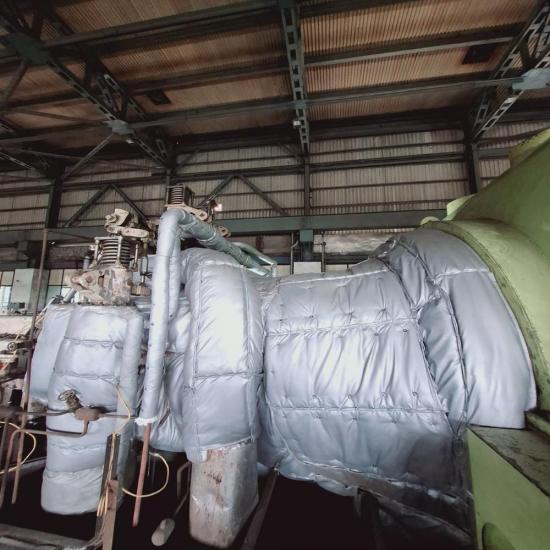

Selimut Isolasi Turbin Uap

Casing turbin uap berisi garis belah, sambungan baut, kotak katup, sambungan uap, saluran pembuangan, dan instrumentasi. Sistem isolasi harus mengikuti bentuk-bentuk ini sambil membiarkan titik-titik yang tepat dapat diakses untuk inspeksi, pengencangan, dan pemeliharaan.

Area casing yang luas biasanya dibagi menjadi bagian-bagian selimut yang mudah dikelola. Selimut terpisah dapat digunakan di sekitar kotak katup, sambungan horizontal, flensa, dan perpipaan uap. Tepi bagian dapat diatur untuk menyelang jahitan di mana proyek menggunakan lebih dari satu lapisan isolasi.

Jaket Isolasi Turbin Gas

Proyek turbin gas dapat mencakup permukaan casing eksternal yang disetujui, sambungan panas, transisi buang, dan perpipaan terkait. Batas isolasi harus ditentukan oleh produsen turbin, insinyur proyek, atau gambar yang disetujui.

Saluran masuk kompresor, jalur udara pendingin, bukaan ventilasi, akses sistem pembakaran, rumah bantalan, bagian yang berputar, dan area fungsional lainnya tidak boleh ditutup kecuali desain peralatan secara khusus mengizinkannya. Pola selimut juga harus memperhitungkan pertumbuhan termal, getaran, dan jarak bebas pemeliharaan.

Sistem Selimut Modular Bernomor

Sistem isolasi turbin dapat berisi banyak bagian individu. Identifikasi permanen sangat penting karena selimut yang terlihat serupa dapat memiliki potongan, ketebalan, dan posisi pemasangan yang berbeda.

• Nomor selimut atau panel unik
• Identifikasi unit turbin dan peralatan
• Penandaan posisi atas, bawah, kiri, dan kanan
• Arah pemasangan
• Identifikasi lapisan saat beberapa lapisan digunakan
• Referensi ke peta atau gambar pemasangan
• Nomor suku cadang pengganti untuk pesanan di masa mendatang

Ukuran dan berat selimut harus tetap praktis untuk metode pengangkatan dan pemasangan yang tersedia. Permukaan yang luas dapat dibagi di sepanjang sambungan casing, rute akses, dan batas peralatan alami.

Konstruksi Selimut

Suhu lembar data material bukanlah peringkat dari selimut turbin lengkap. Pelapis, inti isolasi, penutup luar, benang, pengencang, ketebalan selimut, kontak permukaan, dan lingkungan sekitar harus dipertimbangkan bersama-sama.

Sistem Satu Lapis dan Multi-Lapis

Satu lapis yang dapat dilepas mungkin cocok untuk beberapa permukaan peralatan. Proyek turbin lain menggunakan lapisan selimut bagian dalam dan luar dengan jahitan yang terhuyung untuk mengurangi jalur panas langsung dan meningkatkan cakupan di sekitar sambungan yang kompleks. Jumlah lapisan dan total ketebalan harus ditentukan dari spesifikasi proyek dan persyaratan termal.

Ketika beberapa lapisan digunakan, setiap selimut bagian dalam harus diidentifikasi dengan selimut bagian luar yang sesuai. Peta pemasangan harus menunjukkan urutan yang benar agar panel luar tidak dipasang di atas bagian dalam yang hilang atau diposisikan secara tidak benar.

Area yang Memerlukan Bukaan atau Penutup Terpisah

• Garis belah selubung dan sambungan baut
• Lubang inspeksi dan bukaan borescope
• Instrumen suhu, tekanan, dan getaran
• Saluran pembuangan, ventilasi, dan sambungan kebocoran uap
• Batang katup, aktuator, dan hubungan kontrol
• Titik pengangkatan dan braket penyangga
• Pelat nama dan identifikasi peralatan
• Rumah bantalan dan antarmuka sistem pelumasan
• Bukaan pendingin dan ventilasi
• Bagian yang bergerak dan jarak mekanis yang diperlukan

Penutup terpisah biasanya lebih disukai untuk katup, flensa, dan bagian pipa yang memerlukan perawatan independen. Hal ini memungkinkan satu komponen dibuka tanpa mengganggu bagian besar isolasi selubung turbin.

Informasi yang Diperlukan untuk Proyek Selimut Turbin

1. Tipe turbin dan model peralatan
2. Batas isolasi yang disetujui
3. Pengaturan umum dan gambar selubung
4. Suhu permukaan dan kondisi operasi
5. Ketebalan isolasi yang diperlukan atau target permukaan eksternal
6. Lokasi sambungan selubung, flensa, peti katup, dan sambungan pipa
7. Posisi instrumen, saluran pembuangan, ventilasi, dan titik akses
8. Pergerakan ekspansi termal dan jarak bebas yang diperlukan
9. Paparan dalam ruangan, luar ruangan, kabut minyak, atau pencucian
10. Urutan perawatan dan frekuensi pelepasan yang diharapkan
11. Dimensi bagian praktis maksimum dan berat penanganan
12. Penomoran bagian, label, pengemasan, dan persyaratan pengiriman saat pemadaman

Untuk turbin yang sudah ada, foto saja biasanya tidak cukup untuk satu set selimut lengkap. Gunakan gambar, templat, pengukuran terperinci, data pemindaian digital, atau sistem sampel yang disetujui untuk menentukan geometri dan lokasi setiap bagian.

Selimut Turbin Pengganti

Proyek penggantian harus dimulai dengan inventarisasi selimut. Catat nomor identifikasi, posisi pemasangan, dimensi, kondisi, dan alasan penggantian. Label yang hilang, isolasi yang terkompresi, lapisan yang sobek, pengencang yang rusak, dan kontaminasi oli harus didokumentasikan sebelum sistem lama dilepas.

Selimut lama tidak boleh disalin tanpa memeriksa kesesuaiannya. Penanganan berulang, paparan panas, dan perbaikan sebelumnya mungkin telah mengubah dimensinya. Jika selimut asli meninggalkan celah atau mengganggu akses, pola penggantian harus dikoreksi dari peralatan alih-alih diduplikasi secara persis.

Getaran, Ekspansi Termal, dan Pergerakan

Selimut turbin dapat mengalami getaran dan pergerakan dimensi selama penyalaan, pengoperasian, dan pemadaman. Penutup harus menahan selimut tanpa memberikan penahan kaku pada sambungan yang bergerak atau jarak bebas yang diperlukan. Penguatan lokal dapat ditambahkan di sekitar kait, potongan, dan area kontak.

Tata letak selimut harus memungkinkan ekspansi termal yang ditentukan dan tidak boleh menjembatani komponen yang bergerak secara independen. Data ekspansi dan batas pergerakan harus berasal dari dokumentasi turbin atau insinyur proyek.

Oli, Uap, dan Kontaminasi

Isolasi tidak boleh dipasang di atas kebocoran oli atau uap yang aktif. Isolasi yang terkontaminasi oli dapat menimbulkan risiko kebakaran dan pemeliharaan tambahan serta harus ditangani sesuai dengan prosedur fasilitas. Kain luar dapat dipilih berdasarkan ketahanan terhadap lingkungan yang diharapkan, tetapi kain berlapis tidak memperbaiki komponen yang bocor.

Jalur drainase dan area deteksi kebocoran harus tetap terlihat jika diperlukan. Jahitan dan tumpang tindih tidak boleh mengarahkan cairan yang bocor ke inti isolasi atau ke arah peralatan listrik dan peralatan yang berputar.

Perencanaan Pemasangan

1. Pastikan turbin dalam kondisi yang disetujui untuk pekerjaan isolasi.
2. Periksa jadwal selimut dan peta pemasangan.
3. Pasang lapisan dalam atau bagian referensi terlebih dahulu jika ditentukan.
4. Sejajarkan potongan di sekitar instrumen, sambungan, katup, dan penyangga.
5. Hubungkan bagian yang bersebelahan tanpa menekan isolasi secara tidak merata.
6. Pasang pengencang dalam urutan yang ditentukan dan distribusikan tegangan.
7. Konfirmasikan semua nomor bagian dan label arah.
8. Periksa jahitan, tumpang tindih, titik akses, dan jarak bebas mekanis.
9. Catat bagian yang hilang, rusak, atau tidak pas.

Inspeksi Antar Pemadaman

Permukaan selimut, jahitan, dan pengencang yang terlihat harus diperiksa sesuai dengan rencana inspeksi pabrik. Cari bagian yang longgar, kait yang hilang, label yang rusak, noda, area basah, isolasi yang bergeser, dan kontak dengan komponen yang bergerak atau bergetar.

Setelah dilepas, simpan selimut dalam kondisi bersih, kering, dan teridentifikasi. Hindari melipat dengan tajam atau menumpuk barang berat di atas isolasi. Sebelum pemasangan kembali, pastikan lapisan, inti, penutup luar, dan penutup tetap layak untuk digunakan.

Manufaktur OEM dan Proyek

BSTFLEX mendukung bagian prototipe, set penggantian parsial, dan proyek selimut turbin lengkap. Informasi manufaktur dapat dikembangkan dari gambar yang disetujui, catatan dimensi, templat, data digital, atau sampel fisik. Dokumentasi proyek dapat mencakup jadwal selimut, label bagian, daftar pengepakan, dan referensi pemasangan.

Untuk proyek pemadaman, identifikasi urutan pengiriman yang diperlukan dan tanggal pemadaman saat meminta penawaran. Sistem besar mungkin memerlukan pengukuran bertahap, persetujuan sampel, dan produksi agar bagian-bagian penting tersedia sesuai urutan yang diperlukan untuk pemasangan.

Produk Isolasi yang Dapat Dilepas Terkait

• Selimut dan jaket isolasi yang dapat dilepas
• Jaket isolasi penukar panas yang dapat dilepas
• Jaket isolasi perangkap uap
• Jaket isolasi pipa yang dapat dilepas
• Penutup isolasi flensa yang dapat dilepas
• Penutup isolasi pompa yang dapat dilepas
• Manufaktur selimut isolasi yang dapat dilepas khusus

Pertanyaan yang Sering Diajukan

Apakah ini produk yang sama dengan selimut turbo otomotif?

Tidak. Produk ini adalah sistem isolasi modular untuk turbin uap dan gas industri. Selimut turbocharger otomotif memiliki geometri peralatan, konstruksi, dan persyaratan aplikasi yang berbeda.

Bisakah satu selimut menutupi seluruh casing turbin?

Sistem turbin besar biasanya memerlukan beberapa bagian bernomor. Selimut modular lebih mudah ditangani dan memungkinkan akses ke sambungan, katup, dan titik inspeksi individu.

Bisakah rumah bantalan ditutupi?

Hanya jika dokumentasi turbin atau insinyur yang bertanggung jawab mengizinkannya secara khusus. Rumah bantalan, antarmuka pelumasan, jalur pendinginan, dan titik pemantauan sering kali memerlukan jarak bebas yang ditentukan dan tidak boleh ditutupi secara otomatis.

Bisakah BSTFLEX memproduksi ulang set selimut turbin yang sudah ada?

Ya. Bagian lama, peta pemasangan, dan dimensi turbin harus diperiksa sebelum produksi. Masalah apa pun terkait kecocokan, akses, kontaminasi, atau pelabelan harus diidentifikasi agar dapat diperbaiki.

Bisakah selimut turbin dilengkapi dengan label identifikasi?

Ya. Setiap bagian dapat memuat nomor komponen permanen, referensi peralatan, posisi, arah, dan penunjukan lapisan sesuai dengan jadwal proyek.

Bisakah sistem selimut digunakan di luar ruangan?

Konstruksi luar ruangan dapat ditinjau menggunakan kain luar yang sesuai, jahitan yang terlindungi, dan tata letak yang memperhatikan drainase. Ketahanan terhadap cuaca bergantung pada perakitan dan pemasangan secara keseluruhan, bukan hanya kain luarnya saja.

Minta Penawaran Selimut Isolasi Turbin

Kirimkan jenis turbin, model, batas isolasi yang disetujui, gambar, data suhu, jadwal selimut, jumlah, dan persyaratan pemadaman ke BSTFLEX. Kami akan meninjau tata letak bagian, material, pengencang, identifikasi, dan rencana manufaktur untuk proyek Anda.
