Jaket Isolasi Penukar Panas yang Dapat Dilepas

Jaket isolasi penukar panas yang dapat dilepas adalah penutup termal yang dirancang agar pas di sekitar permukaan peralatan perpindahan panas industri yang telah disetujui. Jaket ini dapat mengurangi area panas yang terpapar sekaligus memungkinkan teknisi untuk menjangkau penutup, kepala, pelat, nosel, dan titik servis lainnya selama inspeksi atau perawatan.

BSTFLEX memproduksi setiap jaket berdasarkan gambar peralatan, dimensi lapangan, foto, templat, atau sampel yang disetujui. Konstruksinya dibagi sesuai dengan cara penukar panas dibuka dan diservis, sehingga tim perawatan hanya perlu melepas bagian isolasi yang diperlukan.

Jenis-jenis Penukar Panas

Desain penukar panas yang berbeda memerlukan pola isolasi yang berbeda pula. Jenis peralatan, prosedur perawatan, dan batas isolasi yang diizinkan harus dipastikan sebelum produksi.

• Penukar panas pelat dan rangka
• Penukar panas pelat dengan gasket
• Penukar panas pelat yang disolder
• Penukar panas tipe shell-and-tube
• Cangkang dan badan penukar panas
• Kepala saluran dan penutup ujung yang dapat dilepas
• Peralatan pemulihan panas
• Pendingin oli industri dan penukar panas proses
• Peralatan transfer panas boiler dan kondensat
• Rakitan penukar panas terpasang pada rangka khusus

Penukar panas berpendingin udara dan permukaan perpindahan panas bersirip bergantung pada aliran udara. Kipas, sirip, jalur ventilasi, dan permukaan perpindahan panas aktif lainnya tidak boleh tertutup kecuali pabrikan peralatan telah secara khusus menyetujui pengaturan isolasi tersebut.

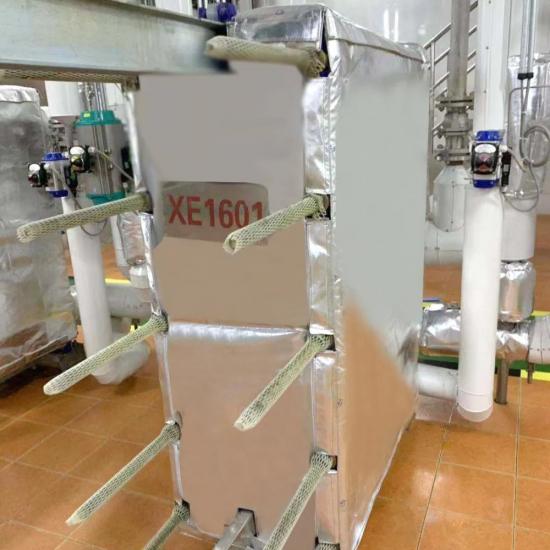

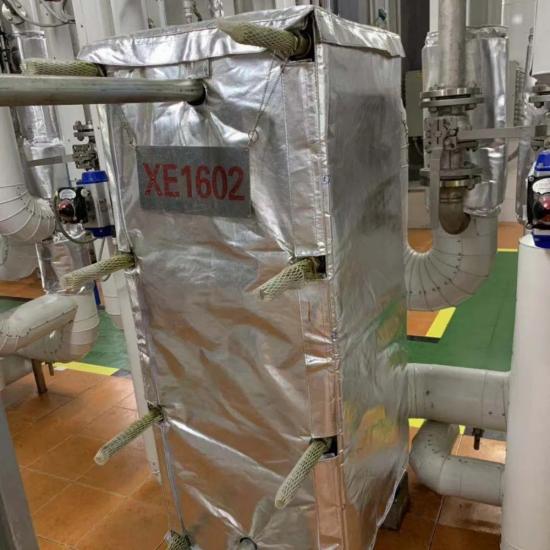

Jaket Isolasi Penukar Panas Pelat

Penukar panas tipe pelat dan rangka biasanya memiliki pelat rangka tetap, pelat tekanan yang dapat digerakkan, paket pelat, baut pengencang, port penghubung, dan rangka penyangga. Jaket isolasi harus pas di sekeliling badan tanpa menghalangi akses ke pelat identifikasi, saluran pembuangan, port, atau komponen pengencang yang memerlukan pemeriksaan.

Penutup dapat diproduksi sebagai bagian depan, belakang, samping, dan atas, dengan bukaan berbentuk di sekitar sambungan pipa. Tata letak multi-bagian memungkinkan pelepasan panel tertentu ketika paket pelat perlu diperiksa atau dibersihkan. Label bagian membantu teknisi mengembalikan setiap panel ke lokasi yang benar.

Selimut Isolasi Penukar Panas Shell-and-Tube

Penukar panas tipe shell-and-tube mungkin memerlukan isolasi terpisah untuk cangkang silindris, kepala saluran, penutup, penutup yang dapat dilepas, nosel, dan dudukan. Komponen-komponen ini tidak boleh secara otomatis ditutupi oleh satu selimut isolasi yang terlalu besar.

Memisahkan bagian cangkang dari kepala memungkinkan penutup ujung atau area akses bundel tabung dibuka tanpa melepas isolasi dari seluruh badan penukar panas. Penutup nosel dan jaket flensa juga dapat diproduksi sebagai bagian individual jika memerlukan perawatan terpisah.

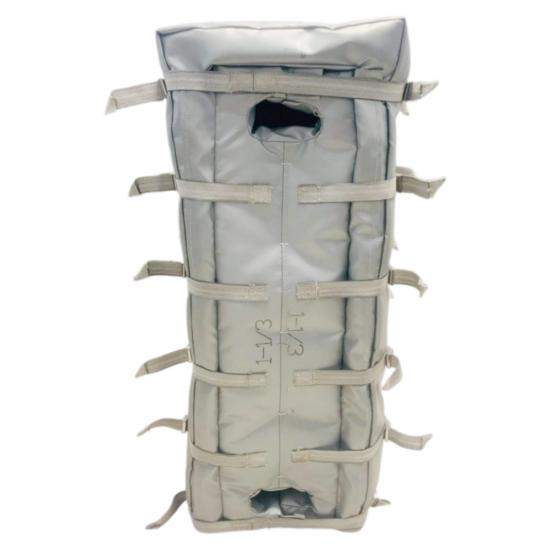

Desain Jaket Modular

Penukar panas berukuran besar lebih mudah ditangani jika isolasinya dibagi menjadi beberapa bagian yang praktis. Ukuran dan berat panel harus memungkinkan personel perawatan untuk melepas jaket isolasi dengan aman di dalam ruang kerja yang tersedia.

• Panel bodi bernomor
• Jaket kepala dan penutup saluran terpisah
• Penutup nosel dan flensa individual
• Penutup inspeksi dan papan nama
• Bukaan di sekitar penyangga, kaki, dan sadel
• Panel yang dapat dilepas di sekitar saluran pembuangan dan ventilasi
• Lipatan yang tumpang tindih di antara bagian-bagian yang bersebelahan
• Petunjuk pemasangan dan label peralatan

Konstruksi Material

Peringkat suhu suatu material tunggal bukanlah peringkat suhu keseluruhan jaket penukar panas yang sudah jadi. Rakitan lengkap mencakup lapisan dalam, inti isolasi, penutup luar, ulir, pengencang, dan metode pemasangan. Komponen-komponen ini harus dipilih berdasarkan suhu operasi dan paparan aktual.

Desain Layanan Panas dan Layanan Dingin

Untuk peralatan yang beroperasi pada suhu tinggi, jaket umumnya dirancang untuk mengurangi perpindahan panas dari permukaan yang disetujui dan mempertahankan akses untuk perawatan. Ketebalan dan material isolasi bergantung pada suhu penukar panas, kondisi lingkungan, suhu permukaan luar yang dibutuhkan, dan ruang yang tersedia.

Penukar panas untuk layanan dingin dan air dingin memerlukan pengendalian kondensasi dan masuknya uap air. Selimut layanan panas yang dijahit standar tidak secara otomatis menyediakan penghalang uap yang kontinu. Aplikasi di bawah suhu ambien dan pendinginan memerlukan tinjauan terpisah terhadap sambungan, penetrasi, penutup, drainase, dan persyaratan penyegelan uap.

Informasi yang Diperlukan untuk Penukar Panas Pelat

1. Pabrikan dan model peralatan (jika tersedia)
2. Tinggi, lebar, dan kedalaman bingkai secara keseluruhan.
3. Dimensi kemasan piring
4. Lokasi dan diameter setiap port koneksi
5. Posisi baut pengencang dan penyangga rangka
6. Lokasi saluran pembuangan, ventilasi, pengukur, dan papan nama
7. Dimensi dan posisi kaki pemasangan
8. Panel atau area yang wajib dilepas
9. Suhu operasi pada kedua sisi fluida
10. Tersedia izin pemasangan dan pembongkaran.

Nyatakan apakah pipa akan tetap terhubung selama pemasangan selubung. Foto harus menunjukkan penukar panas dari depan, belakang, dan kedua sisi, termasuk semua port sambungan dan penghalang di sekitarnya.

Informasi yang Diperlukan untuk Penukar Panas Tipe Shell-and-Tube

1. Diameter luar cangkang dan panjang isolasi
2. Jenis kepala atau kap mesin dan dimensi keseluruhan
3. Diameter penutup saluran dan proyeksi baut
4. Diameter luar nosel, orientasi, dan ukuran flensa
5. Posisi sadel, kaki penyangga, titik pengangkatan, dan penopang.
6. Lokasi ventilasi, saluran pembuangan, instrumen, dan lubang inspeksi
7. Arah pelepasan bundel tabung atau penutup ujung.
8. Diameter luar isolasi pipa yang berdekatan
9. Suhu operasi dan lingkungan eksternal
10. Ukuran panel yang disukai, identifikasi, dan urutan penghapusan

Untuk peralatan berukuran besar, berikan gambar dimensi yang menunjukkan posisi koordinat setiap nosel dan penyangga. Panjang keseluruhan secara umum tidak cukup untuk membuat bukaan yang akurat pada jaket.

Akses Pemeliharaan

Tata letak isolasi harus mengikuti rencana perawatan penukar panas. Penukar panas pelat mungkin memerlukan akses ke paket pelat, pengencangan baut, dan rangka. Peralatan shell-and-tube mungkin memerlukan pelepasan penutup saluran, penutup atas, atau bundel tabung. Penutup dan sambungan panel harus ditempatkan sedemikian rupa sehingga tugas-tugas ini dapat diselesaikan tanpa membongkar bagian-bagian yang tidak terkait.

Papan nama, tanda tekanan, pengukur, saluran pembuangan, dan ventilasi mungkin memerlukan bukaan permanen atau penutup akses. Pelanggan harus mengidentifikasi setiap titik yang harus tetap terlihat atau dapat dioperasikan selama pemasangan insulasi.

Instalasi

1. Konfirmasikan setiap nomor panel dengan gambar peralatan dan instalasi.
2. Ikuti prosedur yang berlaku di lokasi untuk bekerja di sekitar penukar panas.
3. Periksa peralatan untuk mengetahui adanya kebocoran sebelum memasang isolasi.
4. Pasang panel bawah atau panel referensi terlebih dahulu jika ditentukan.
5. Sejajarkan lubang di sekitar port, penyangga, saluran pembuangan, dan instrumen.
6. Hubungkan panel yang bersebelahan tanpa memutar atau menekan inti insulasi.
7. Kencangkan penutup secara bertahap dan distribusikan tegangan secara merata.
8. Verifikasi akses ke papan nama, titik layanan, dan kontrol yang diperlukan.

Inspeksi dan Pemasangan Ulang

Letakkan panel yang dilepas di permukaan yang bersih dan kering, dan pertahankan urutan pemasangannya. Periksa penutup luar, lapisan dalam, sambungan, pengencang, dan inti insulasi sebelum pemasangan kembali. Insulasi yang basah, terkontaminasi, atau sangat terkompresi harus dievaluasi terlebih dahulu daripada langsung digunakan kembali.

Permukaan penukar panas, sambungan, dan area gasket harus diperiksa kebocorannya sesuai dengan rencana perawatan fasilitas. Jaket yang dapat dilepas memberikan akses tetapi tidak boleh digunakan untuk menyembunyikan kebocoran aktif.

Penutup Penukar Panas Luar Ruangan

Instalasi luar ruangan memerlukan perhatian terhadap hujan, angin, paparan sinar ultraviolet, genangan air, dan orientasi sambungan. Kain luar yang sesuai, tumpang tindih yang terlindungi, dan tata letak panel yang memperhatikan drainase dapat ditentukan. Permukaan atas harus dirancang sedemikian rupa sehingga air tidak mengalir ke sambungan panel atau lubang servis.

Ketahanan terhadap cuaca bergantung pada keseluruhan konstruksi jaket, bukan hanya kain yang dilapisi. Lubang jarum, jahitan, pengencang, penetrasi peralatan, dan arah pemasangan semuanya harus diperiksa.

Proyek OEM, Retrofit, dan Penggantian

BSTFLEX mendukung program peralatan baru, modernisasi pabrik, dan penggantian jaket. Penutup dapat diproduksi berdasarkan gambar, dimensi lapangan, pengukuran digital, templat, atau sampel yang disetujui. Opsi proyek meliputi nomor suku cadang, label peralatan, label panel, gambar instalasi, dan kemasan khusus.

Saat mengganti jaket insulasi yang sudah ada, identifikasi masalah sebelumnya seperti berat panel yang berlebihan, papan nama yang terhalang, penutupan yang sulit, masuknya air, celah terbuka, atau gangguan pada perawatan. Pola baru kemudian dapat mengatasi masalah sebenarnya daripada mengulanginya.

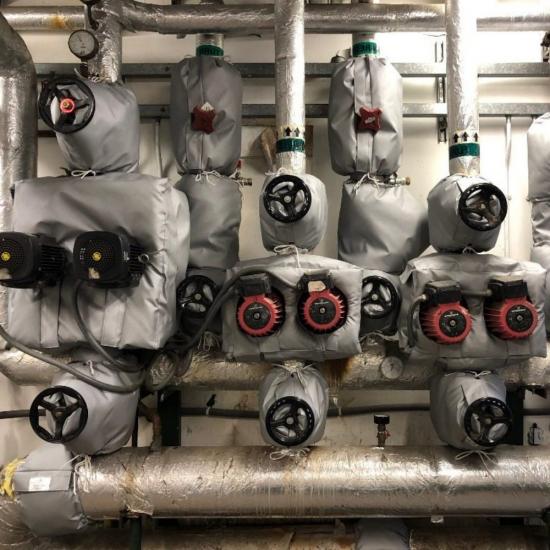

Produk Isolasi Lepas Pasang Terkait

• Selimut dan jaket isolasi yang dapat dilepas
• Jaket isolasi perangkap uap
• Penutup isolasi siku dan sambungan pipa yang dapat dilepas
• Jaket isolasi pipa yang dapat dilepas
• Penutup isolasi flensa yang dapat dilepas
• Penutup isolasi pompa yang dapat dilepas
• Pembuatan selimut insulasi lepas pasang sesuai pesanan

Pertanyaan yang Sering Diajukan

Apakah satu jaket dapat digunakan untuk berbagai model penukar panas?

Hanya jika dimensi eksternal, posisi port, penyangga, dan titik akses yang dibutuhkan cukup serupa. Setiap model harus diperiksa sebelum ditetapkan ke pola yang sudah ada.

Bisakah jaket penukar panas pelat dipasang setelah pipa-pipa terhubung?

Ya, jika jaket tersebut dibagi menjadi panel-panel yang sesuai dengan bukaan yang diposisikan dengan benar di sekitar port yang terhubung. Pipa yang terpasang dan ruang bebas yang tersedia harus dicantumkan dalam informasi proyek.

Apakah penukar panas tipe shell-and-tube lengkap harus menggunakan satu selimut (blanket)?

Bagian cangkang, kepala, penutup saluran, nosel, dan flensa yang terpisah biasanya lebih praktis. Penutup modular memberikan penanganan yang lebih baik dan memungkinkan akses perawatan tanpa harus melepas seluruh sistem.

Apakah jaket tersebut dapat digunakan pada peralatan air dingin?

Hanya dengan konstruksi yang secara khusus ditinjau untuk pengendalian kondensasi dan uap. Jaket tahan panas yang dijahit standar tidak boleh dianggap memberikan penghalang uap yang kontinu.

Apakah jaket tersebut dapat menutupi sirip penukar panas berpendingin udara?

Biasanya tidak. Sirip dan kipas berpendingin udara bergantung pada aliran udara untuk perpindahan panas. Hanya permukaan yang secara khusus disetujui oleh produsen peralatan atau insinyur proyek yang boleh diisolasi.

Bisakah BSTFLEX memproduksi pengganti dari jaket lama?

Ya. Dimensi peralatan tetap perlu dikonfirmasi karena jaket lama mungkin telah meregang, menyusut, atau dimodifikasi. Identifikasi masalah kecocokan atau akses yang perlu diperbaiki pada penggantian.

Minta Jaket Isolasi Penukar Panas Kustom

Kirimkan tipe penukar panas, gambar peralatan, dimensi keseluruhan, lokasi port dan nozzle, suhu operasi, jumlah, dan foto instalasi ke BSTFLEX. Kami akan meninjau batas isolasi, tata letak panel, konstruksi material, penutup, dan akses perawatan sebelum mengkonfirmasi produksi.
