Selubung Tahan Api untuk Peleburan Induksi: Saluran Daya Pendingin Air dan Perlindungan Selang

Sambungan fleksibel di sekitar tanur induksi memerlukan rencana perlindungan tersendiri. Kabel daya berpendingin air, selang air pendingin terpisah, dan saluran hidraulik dapat berjalan melalui area yang sama sementara melakukan tugas yang sangat berbeda. Diameter luar ketiganya mungkin tampak mirip, tetapi persyaratan listrik, pendinginan, dan mekanisnya tidak dapat saling menggantikan.

Selongsong tahan api untuk peleburan induksi menyediakan lapisan pelindung eksternal di tempat selang dan kabel yang sesuai menghadap panas radiasi atau percikan logam cair. Pemilihan harus memperhitungkan paparan pada instalasi sebenarnya, pergerakan tanur, dan akses untuk inspeksi. Selongsong ini melengkapi perakitan yang disetujui; selongsong ini tidak menggantikan insulasi kabel daya, sirkuit pendingin, atau selang penahan tekanan.

Jajaran selongsong tahan api BSTFLEX mencakup konstruksi fiberglass berlapis silikon untuk mengevaluasi persyaratan perlindungan eksternal ini pada peralatan pengecoran logam.

Identifikasi Jalur Sebelum Menentukan Penutupnya

Gunakan gambar peralatan untuk mengidentifikasi apa yang ada di dalam setiap bagian yang dilindungi. Khususnya, jangan menjelaskan kabel listrik berpendingin air hanya sebagai selang air pada pertanyaan.

Identifikasi setiap sirkuit secara terpisah bahkan ketika beberapa jalur berbagi satu penopang. Jangan menggabungkannya di dalam satu penutup berukuran besar tanpa tinjauan dari perancang peralatan mengenai pergerakan, pendinginan, pemisahan listrik, dan akses inspeksi.

Tentukan Paparan pada Kabel, Bukan Suhu Leburan

Suhu rendaman logam bukanlah suhu operasional kontinu dari selongsong. Jelaskan di mana posisi jalur yang dilindungi relatif terhadap bukaan tanur, area pengecoran, permukaan panas, dan penghalang yang ada.

Catat apakah kekhawatirannya adalah pemanasan radiasi berkelanjutan, tetesan sesekali, percikan berulang, atau kemungkinan kontak dengan permukaan panas. Sertakan logam atau paduan serta paparan terak apa pun. Deskripsi percikan cair umum saja tidak cukup untuk menyetujui setiap material terhadap setiap proses pengecoran logam.

Selongsong tahan api fiberglass berlapis silikon BSTFLEX EFRS menggunakan bodi fiberglass yang dianyam di bawah karet silikon dan ditawarkan untuk perlindungan selang dan kabel di lingkungan industri bersuhu tinggi. Ini adalah produk untuk dinilai terhadap paparan yang ditentukan, bukan kualifikasi otomatis untuk sirkuit tanur yang lengkap.

Minta data produk yang berlaku dan bukti pengujian dengan durasi paparan dan kriteria penerimaan. Jika bahayanya mencakup aliran berkelanjutan, genangan logam, atau luapan tanur, perlukan penilaian perlindungan rekayasa tersendiri. Jangan memperlakukan selongsong selang sebagai pengganti penghalang pelindung peralatan.

Perlindungan Kabel Daya Berpendingin Air Dimulai dari Kabel yang Sehat

Kabel daya berpendingin air berisi lebih dari sekadar selang karet luar. Susunan konduktor, terminal, dan saluran airnya bekerja bersama-sama. Kerusakan internal dapat membatasi aliran pendingin bahkan ketika bagian luar masih tampak layak pakai.

Sebelum menentukan penutup pengganti, pastikan mengapa perlindungan yang ada rusak. Percikan eksternal lokal dan panas berlebih yang disebabkan oleh aliran air yang terbatas memerlukan tindakan korektif yang berbeda. Menambahkan selongsong yang lebih tebal tidak akan memperbaiki konduktor yang rusak, sambungan listrik yang buruk, atau pembatasan pendinginan.

Pertahankan persyaratan pendinginan

Minta produsen tanur atau kabel untuk meninjau penutup eksternal yang diusulkan terhadap tugas operasional. Pertahankan aliran air yang diperlukan, batas suhu, dan susunan pemantauan. Jangan menekan selang di bawahnya dengan penutup yang terlalu kecil atau memindahkan penyangganya hanya agar selongsong dapat terpasang.

Insulasi eksternal mengubah perpindahan panas di sekitar perakitan. Oleh karena itu, kesesuaiannya perlu diperiksa dengan kabel yang beroperasi di dalam kondisi listrik dan pendinginan yang disetujui, alih-alih dinilai hanya dari peringkat suhu yang dicetak pada lembar data selongsong.

Jaga perlindungan kelistrikan tetap terpisah

Jangan gunakan deskripsi material selongsong tahan api sebagai peringkat tegangan untuk kabel daya yang sudah selesai. Pertahankan insulasi selang yang ditentukan, jarak terminal, dan jarak bebas listrik. Penutup termal tidak memberikan izin untuk menyentuh kabel yang dialiri listrik.

Minta produsen peralatan menyetujui penutup dan perangkat keras penahan di dekat sambungan daya dan komponen induksi. Jepitan logam, pita, atau lampiran lainnya tidak boleh menjembatani jarak bebas yang diperlukan atau menciptakan titik kontak yang tidak diinginkan.

Tinjau Cakupan Sepanjang Jalur Kemiringan Tanur

Untuk tanur jungkit, siapkan gambar rute yang menunjukkan posisi kabel dan selang selama pergerakan yang diizinkan. Foto yang diambil saat tanur tegak memang berguna, tetapi foto tersebut tidak menggambarkan keseluruhan instalasi.

Periksa bagian mana dari area berselubung yang membengkok, mendekati penyangga, mengubah arah, atau melewati jalur di sekitarnya. Tentukan apakah selubung dapat bergeser ke belakang dari area terlindung yang diperlukan atau mengumpul menjadi lipatan yang mengganggu pergerakan.

Sertakan dimensi luar yang lebih besar dari penutup yang sudah jadi pada siku dan pemandu. Dengan konstruksi yang dapat dilepas, periksa apakah tumpang tindih tetap efektif di antara pengencang dan di sekitar bengkokan. Selubung harus mengikuti rute yang disetujui tanpa memaksa rakitan di bawahnya melebihi radius pembengkokan yang diizinkan.

Gunakan metode yang disetujui tim peralatan untuk penilaian pergerakan, dengan personel dijauhkan dari peralatan yang bergerak. Jangan memposisikan atau menyesuaikan selubung dengan tangan saat tungku atau mekanisme yang terhubung dengannya sedang bergerak.

Pilih Format Pemasangan di Sekitar Tugas Servis

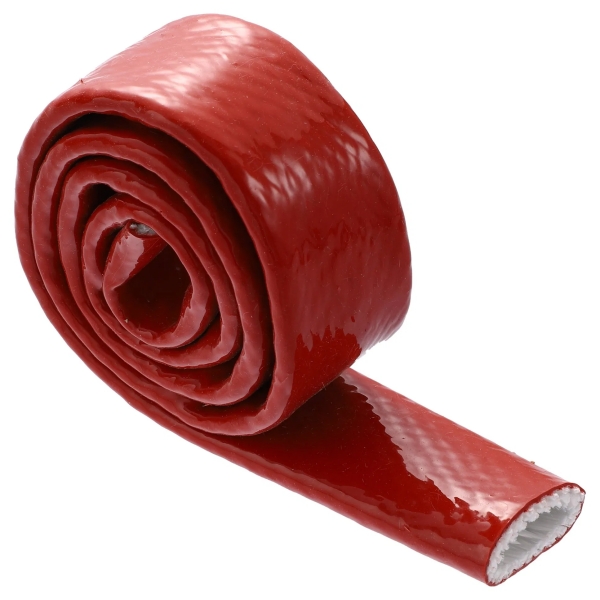

Untuk kabel daya baru atau rakitan ulang, firesleeve berbentuk tabung dapat dipertimbangkan sebagai bagian dari proses perakitan produsen kabel. Konfirmasikan kapan selubung dipasang dan apakah selubung dapat melewati geometri terminal. Diameter selang saja tidak dapat menjawab pertanyaan tersebut.

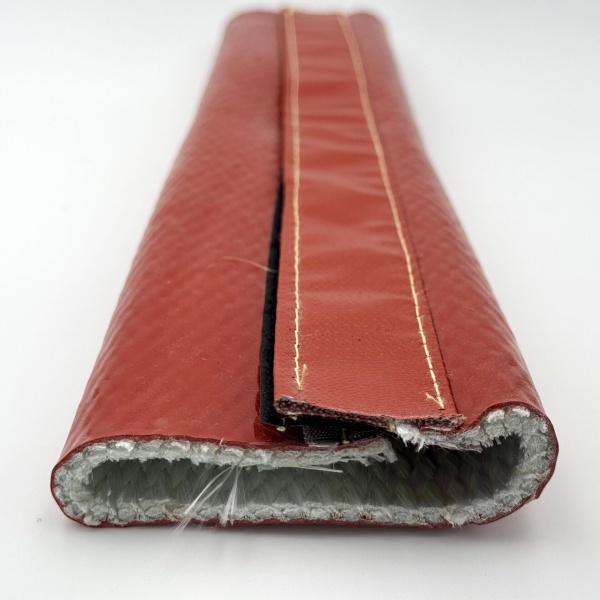

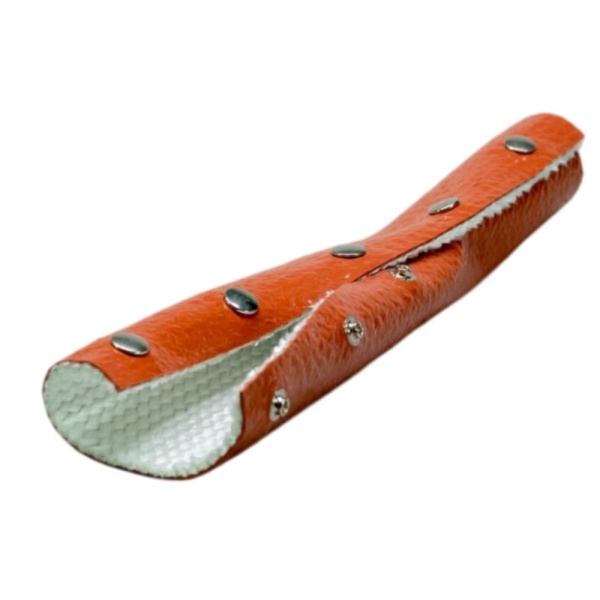

Untuk koneksi yang sudah ada tanpa akses ujung, firesleeve snap wrap menawarkan format bukaan memanjang untuk dievaluasi. Tentukan kesesuaian tertutup yang dapat digunakan, posisi sambungan, dan akses inspeksi. Konfirmasikan bahwa penutupan yang diusulkan dapat diterima untuk lingkungan listrik dan termal.

Jika flensa, cabang, atau penyangga mencegah selubung standar menutupi area yang diperlukan, kirimkan geometrinya untuk penilaian penutup buatan khusus. Memotong bukaan pada produk standar akan mengubah cakupannya dan tidak boleh menjadi modifikasi lapangan yang tidak terdokumentasi.

Gunakan bagan ukuran selubung pelindung api dan panduan celah fiting sebagai titik awal dimensional. Kemudian setujui konfigurasi aktual yang terpasang alih-alih memindahkan ukuran nominal dari tungku lain.

Selang Pendingin dan Selang Hidrolik Memerlukan Keputusan Terpisah

Untuk selang air pendingin, jaga agar pemeriksaan sambungan dan deteksi kebocoran tetap praktis. Jangan menutupi dugaan kebocoran untuk memperbaiki tampilan instalasi. Air yang mencapai logam cair dapat menyebabkan ledakan; selubung eksternal bukanlah sistem penahanan kebocoran.

Untuk saluran hidrolik di dekat tungku, firesleeve selang hidrolik BSTFLEX menyediakan titik awal produk untuk perlindungan termal eksternal. Tinjau cairan sebenarnya, batas selang, rute, dan kondisi gesekan secara terpisah. Selubung tambahan tidak meningkatkan batas tekanan selang atau menyediakan penahan ledakan selang yang tersertifikasi.

Catat penutup yang dipilih terhadap sirkuit yang benar. Selubung cadangan yang disetujui untuk saluran hidrolik tidak boleh dipasang secara otomatis pada kabel listrik berpendingin air hanya karena dimensinya kebetulan cocok.

Buat Area Terlindung Dapat Diinspeksi

Tentukan bagaimana teknisi akan menginspeksi selang atau kabel di bawah penutup. Identifikasi bagian yang perlu dibuka, area terminal yang membutuhkan akses, dan label yang harus tetap dapat dibaca. Untuk penutup sektoral, tentukan cakupan sambungan daripada membiarkan pemasang memilih tumpang tindihnya.

Selama inspeksi resmi, periksa selubung dan rakitan di bawahnya. Perhatikan jika ada cakupan yang bergeser, lapisan yang rusak, tekstil yang terpapar, penutup yang gagal, dan gesekan lokal. Minta spesialis yang tepat untuk menilai kebocoran, deformasi, kerusakan listrik, atau pemanasan tidak normal.

Selubung yang masih dapat dikencangkan setelah kejadian percikan belum tentu layak untuk digunakan kembali. Terapkan kriteria inspeksi dan penggantian yang telah disepakati, termasuk persyaratan penggantian berbasis kejadian. Simpan catatan lokasi kerusakan; kerusakan berulang pada satu titik memerlukan peninjauan rute atau penghalang, bukan sekadar penggantian selubung secara berulang.

Rencanakan Pemasangan Dalam Prosedur Penutupan Tungku

Pasang atau lepas pelindung hanya setelah tungku mencapai kondisi yang dipersyaratkan oleh prosedur pemeliharaannya. Jangan melakukan pekerjaan tangan pada selubung saat peralatan berisi logam cair atau saat bahaya listrik atau mekanis yang relevan belum terkendali.

Ikuti urutan penutupan dan pendinginan yang ditentukan, termasuk pendinginan berkelanjutan di mana pun diperlukan. Mematikan daya peleburan bukanlah izin untuk menghentikan pendinginan. Personel yang berkualifikasi harus menetapkan dan memverifikasi kondisi isolasi energi yang ditentukan sebelum pekerjaan dimulai.

Jangan memintas aliran, suhu, kebocoran tanah, atau sistem keselamatan lainnya untuk melakukan uji coba selubung. Evaluasi kesesuaian produk harus tetap berada dalam pengaturan pengoperasian dan pemeliharaan yang aman dari produsen peralatan.

Apa yang Harus Dikirimkan oleh Pengecoran Logam untuk Peninjauan Selubung

Gambar rute yang ditandai lebih berguna daripada pertanyaan yang hanya menyatakan kapasitas tungku dan diameter selubung. Sertakan informasi aplikasi berikut beserta jumlah yang diminta.

Untuk proyek penggantian, sertakan foto penutup sebelumnya dan pola kerusakannya. Untuk pemasangan baru, berikan detail pemasangan dan cakupan yang diusulkan sebelum menyetujui panjang produksi.

Pertanyaan Tentang Fire Sleeve Tungku Induksi

Bisakah selongsong fiberglass biasa menggantikan fire sleeve berlapis silikon?

Jangan menganggapnya setara. Lapisan dan konstruksi dinding yang telah selesai adalah bagian dari desain perlindungan. Sesuaikan produk yang dipilih dengan kondisi panas, cipratan, dan pemasangan yang diperlukan daripada hanya membandingkan kandungan fiberglass.

Apakah fire sleeve akan memperbaiki panas berlebih pada kabel daya berpendingin air?

Tidak. Hal tersebut dapat dipertimbangkan untuk paparan panas eksternal, tetapi tidak mengatasi pendinginan yang tidak memadai atau gangguan kelistrikan internal. Pastikan penyebab panas berlebih sebelum memilih atau mengganti penutup eksternal.

Apakah selongsong dapur induksi dapat dipertukarkan dengan penutup kabel EAF?

Tidak hanya berdasarkan nama produk atau diameter saja. Bandingkan beban listrik, konstruksi kabel, pergerakan, paparan, dan desain penutup yang dibutuhkan. Selongsong tabung standar tidak secara otomatis setara dengan penutup kabel furnace multilayer yang dirancang khusus.

Minta Sampel Fire Sleeve untuk Peralatan Peleburan Induksi Anda

BSTFLEX menyediakan selongsong tahan api fiberglass lapis silikon untuk perlindungan selang dan kabel eksternal, dengan pilihan ketebalan, panjang, dan pengemasan khusus yang tersedia untuk ditinjau. Untuk proyek peleburan induksi, selongsong yang diusulkan harus disesuaikan dengan rakitan kabel atau selang yang sebenarnya.

Kirimkan identifikasi sirkuit, gambar rute, dimensi luar, detail paparan, dan jumlah. Nyatakan apakah persyaratannya adalah selongsong tubular untuk kabel baru atau penutup yang dapat dibuka untuk instalasi yang sudah ada.

Minta data produk, sampel atau penawaran selongsong tahan api pengecoranSertakan persyaratan produsen peralatan agar perlindungan eksternal dapat dievaluasi tanpa mengubah desain kelistrikan, pendinginan, atau hidrolik yang telah disetujui.
