Memesan selubung insulasi knalpot kustom melibatkan lebih dari sekadar memilih bahan serat kaca dan memberikan perkiraan diameter pipa. Selubung tersebut harus pas dengan jalur knalpot sebenarnya, menutupi bagian panas yang tepat, dan tetap praktis untuk dipasang di sekitar sambungan, belokan, dan peralatan di sekitarnya.
Bagi produsen pemanas, pemasok peralatan kelautan, pembuat kendaraan, dan distributor suku cadang pengganti, informasi dimensi yang akurat pada tahap RFQ dapat mencegah masalah pemasangan selama produksi dan instalasi.
Panduan ini menjelaskan pengukuran dan detail pemasangan yang harus disediakan oleh pembeli saat menentukanselongsong isolasi selang knalpot kustom.
Langkah pertama adalah mengidentifikasi secara tepat apa yang akan diisolasi.
Komponen tersebut dapat berupa:
Dimensi luar komponen ini menentukan dimensi selongsong dasar.
Jangan hanya mengandalkan ukuran nominal pembuangan. Produk yang dijelaskan sebagai pipa pembuangan 24 mm atau 30 mm dapat menggunakan dimensi tersebut untuk mengidentifikasi sambungan atau diameter internal, sementara permukaan luar yang harus ditutupi oleh insulasi bisa berbeda.
Untuk insulasi kustom, pengukuran yang berguna adalah diameter luar aktual dari komponen di lokasi tempat selongsong akan dipasang.
ID berarti diameter dalam. Untuk selongsong insulasi pembuangan, ID menjelaskan ruang internal yang tersedia untuk selang atau pipa pembuangan.
Ini adalah salah satu dimensi terpenting dalam pesanan kustom.
| Dimensi | What It Refers To | Mengapa Hal Ini Penting |
|---|---|---|
| OD Pipa Knalpot | Diameter luar aktual dari pipa atau selang | Menentukan komponen yang harus masuk ke dalam selongsong |
| ID Selongsong | Diameter dalam dari selongsong insulasi | Mengontrol kesesuaian pemasangan |
| OD Selongsong | Diameter luar setelah insulasi ditambahkan | Penting jika ruang pemasangan terbatas |
| Panjang Selongsong | Total panjang terinsulasi | Menentukan seberapa banyak bagian jalur knalpot yang dilindungi |
Kesalahan pembelian yang umum adalah memesan selongsong insulasi hanya dengan menggunakan ukuran pipa knalpot nominal.
Sebagai contoh, sistem pembuangan dapat diidentifikasi berdasarkan diameter nominal sementara profil eksternal aktualnya dipengaruhi oleh korugasi, konstruksi dinding, sambungan, atau toleransi manufaktur.
Oleh karena itu, pembeli OEM sebaiknya menyediakan salah satu dari hal berikut:

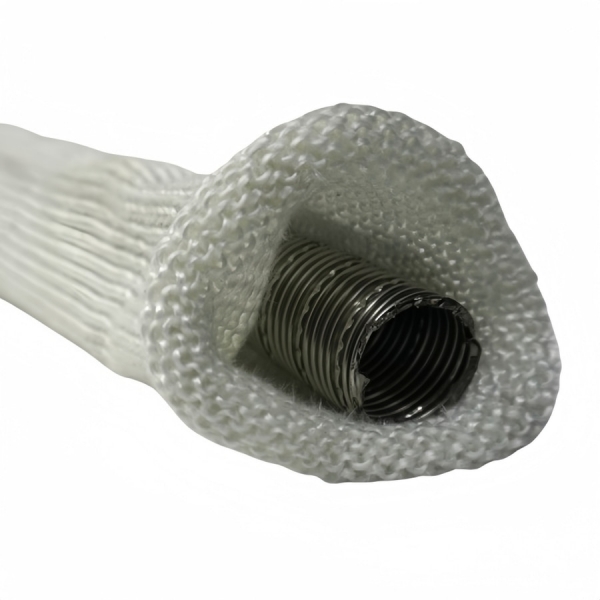

Ini sangat penting ketika insulasi akan dipasang di atas pipa buang yang fleksibel atau bergelombang.
Selongsong insulasi membutuhkan ruang internal yang cukup untuk dipasang di atas komponen pembuangan tanpa tenaga yang berlebihan.
Namun, kelonggaran yang berlebihan juga tidak diinginkan karena selongsong yang terlalu besar mungkin tidak pas dengan benar di sekitar saluran pembuangan.
Kesesuaian yang tepat bergantung pada beberapa faktor:
Daripada menentukan kelonggaran arbitrer, berikan OD pipa aktual dan jelaskan bagaimana selongsong akan dipasang. Dimensi insulasi kemudian dapat dievaluasi sesuai dengan perakitan.
Diameter tabung pembuangan itu sendiri tidak selalu merupakan dimensi terbesar yang terlibat dalam pemasangan.
Jika selongsong insulasi berbentuk tabung harus meluncur di atas sambungan, kopling, area klem, atau bagian pembuangan yang mengembang, dimensi yang lebih besar tersebut dapat menentukan apakah selongsong dapat dipasang.
Sebelum meminta selongsong kustom, periksa:
Jika selongsong tidak perlu melewati sambungan karena dipasang sebelum perakitan pembuangan akhir, tunjukkan hal ini pada gambar atau RFQ.
Panjang selongsong yang diperlukan harus didasarkan pada bagian saluran pembuangan yang sebenarnya memerlukan perlindungan termal.
Jangan secara otomatis menentukan seluruh panjang pipa buang.
Dalam banyak instalasi, hanya bagian yang dekat dengan lantai, kabel, selang, panel, atau peralatan tertutup yang memerlukan insulasi tambahan.
Ukur titik awal dan akhir dari zona berinsulasi yang diperlukan dan pertimbangkan:
Satu lengan insulasi panjang tunggal tidak selalu merupakan konfigurasi terbaik.
Sistem pembuangan dengan beberapa klem, perubahan perutean yang tajam, atau titik servis mungkin lebih mudah dirakit dengan beberapa bagian insulasi.
| Konfigurasi | AlasanKhas untuk Pemilihan |
|---|---|
| Satu lengan kontinu | Bagian pembuangan lurus yang panjang dengan sedikit gangguan |
| Dua bagian insulasi | Klem, braket, atau titik servis membagi zona yang dipanaskan |
| Beberapa bagian pendek | Perutean yang kompleks atau beberapa hambatan pemasangan |
| Panjang individual khusus | Perakitan pembuangan OEM yang dapat berulang |
Untuk produksi massal, mengidentifikasi setiap bagian insulasi pada gambar perakitan pembuangan membantu menjaga konsistensi pemasangan dari satu unit ke unit berikutnya.

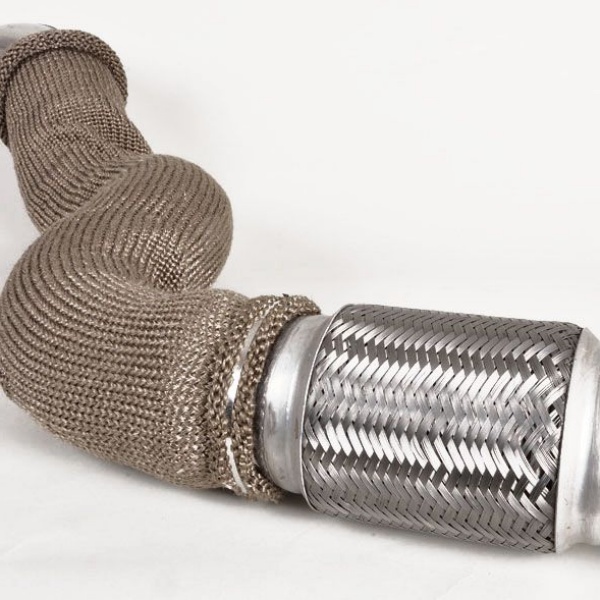

Lengan yang dipasang pada pipa lurus dan lengan yang dipasang di sekitar rute pembuangan melengkung tidak mengalami geometri yang sama.
Jika jalur pembuangan berinsulasi mencakup tikungan, sediakan:
Sebuah foto atau gambar sangat berguna untuk pemasangan pemanas yang padat di mana gas buang berubah arah segera setelah keluar dari pemanas.
Untuk pemasangan yang padat, dimensi luar dari isolasi yang sudah jadi bisa sama pentingnya dengan diameter dalam.
Ini umum terjadi pada:
Jika pipa pembuangan melewati ruang terbatas, ukur jarak bebas yang tersedia di sekitar pipa sebelum menentukan spesifikasi isolasi.
Perakitan akhir harus muat di dalam ruang amplop yang tersedia tanpa mengganggu komponen yang berdekatan.
Informasi dimensi memberi tahu produsen ukuran apa yang harus dibuat. Informasi aplikasi menjelaskan bagaimana selongsong akan digunakan.
Sebuah RFQ OEM harus mengidentifikasi apakah sistem pembuangan dipasang di:
Pemasok juga perlu mengetahui apakah isolasi terpapar getaran, pergerakan yang sering, kelembapan, abrasi, atau ruang pemasangan yang terbatas.
Pemasangan pemanas kapal sering kali ringkas, dan jalur pembuangan dapat melewati ruang peralatan di mana permukaan dan komponen di sekitarnya memerlukan pemisahan termal tambahan.
Untuk pesanan isolasi selang pembuangan kapal kustom, informasi RFQ yang berguna meliputi:
Jika beberapa konfigurasi pembuangan digunakan di seluruh lini produk, setiap versi harus diidentifikasi secara terpisah daripada menggabungkan semua dimensi ke dalam satu spesifikasi.

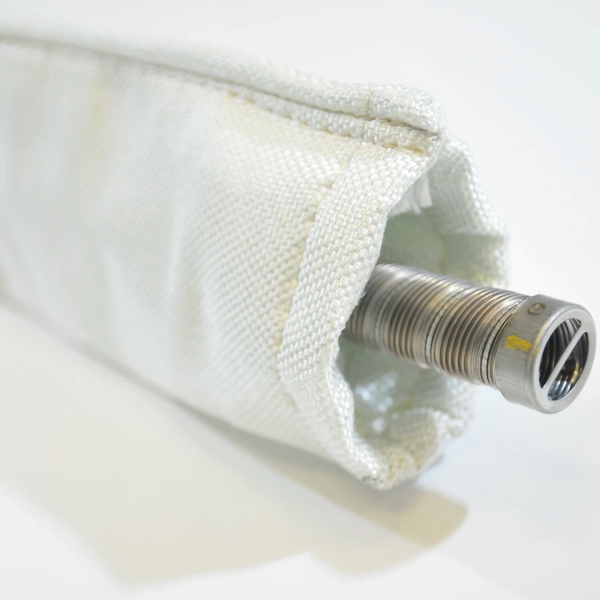

Sistem pemanas diesel dapat menggunakan beberapa diameter pipa pembuangan tergantung pada pemanas dan desain sistem.
BSTFLEX juga memproduksi pipa buang pemanas diesel baja tahan karat dinding ganda fleksibel dalam berbagai diameter, memungkinkan persyaratan pipa buang dan insulasi termal dipertimbangkan sebagai bagian dari sistem yang sama.
Namun, saat membeli selongsong insulasi secara terpisah, dimensi pipa buang yang sebenarnya tetap harus dikonfirmasi sebelum produksi.
Proyek OEM baru biasanya dimulai dengan gambar dan dimensi terkontrol. Proyek penggantian sering kali dimulai dengan sistem pembuangan terpasang yang sudah ada.
Untuk pasokan pengganti, pembeli dapat menyediakan:
Jika insulasi asli rusak atau berubah bentuk, ukur komponen pembuangan itu sendiri alih-alih menyalin dimensi dari insulasi yang aus.
RFQ yang lengkap dapat disiapkan menggunakan daftar periksa berikut.
| Item RFQ | Informasiyang Harus Diberikan |
|---|---|
| Komponen Knalpot | Pipa fleksibel, tabung kaku, selang buang atau perakitan |
| Diameter Luar Pipa | OD aktual yang diukur |
| ID Selongsong yang Diperlukan | Jika sudah ditentukan oleh gambar |
| Panjang yang Diperlukan | Panjang insulasi keseluruhan atau bagian individual |
| Perutean | Lurus, melengkung atau campuran |
| Fitting Terbesar | Dimensi jika selongsong harus melewatinya |
| Ruang Pemasangan | Amplop luar maksimum yang tersedia jika relevan |
| Aplikasi | Pemanas diesel, pemanas marinir, kendaraan atau peralatan industri |
| Kuantitas | Prototipe, kuantitas batch, dan perkiraan permintaan tahunan |
| Referensi | Gambar, sampel, atau foto instalasi |
| Pengemasan | Persyaratan pengemasan curah, individual, kit, atau OEM |
Keluaran pemanas saja tidak memberikan informasi dimensi yang cukup untuk memproduksi selongsong insulasi yang pas. Dimensi buang yang sebenarnya lebih berguna.
Insulasi mengelilingi bagian luar pipa buang. Perjelas apakah setiap dimensi dalam RFQ merujuk pada ID atau OD.
Sebuah selongsong mungkin pas dengan pipa tetapi tetap mustahil dipasang jika harus digeser melewati kopling atau konektor yang lebih besar.
Bagian insulasi yang panjang dapat mengganggu klem, braket, atau area servis. Tentukan zona perlindungan termal yang sebenarnya sebelum memutuskan panjang selongsong.
Dua sistem yang menggunakan diameter sama dapat memerlukan konfigurasi insulasi yang berbeda jika yang satu lurus dan yang lainnya menyertakan beberapa tikungan atau hambatan pemasangan.
Untuk sistem pemanas OEM baru, mungkin berguna untuk menentukan insulasi setelah perutean buang dan ruang pemasangan di sekitarnya telah ditetapkan.
Selongsong prototipe kemudian dapat dievaluasi untuk:
Setelah dimensi dikonfirmasi, spesifikasi yang sama dapat digunakan untuk produksi berulang.
BSTFLEX memproduksi selongsong isolasi selang knalpot fiberglass dengan dimensi yang disesuaikan dengan sistem knalpot alih-alih membatasi pembeli pada satu diameter atau panjang tetap.
Produksi kustom dapat mendukung produsen pemanas, pemasok peralatan kelautan, pembuat RV dan kendaraan, pemasok sistem knalpot, distributor, dan produsen peralatan industri.
Untuk saluran pemanas tambahan, perlindungan knalpot, dan produk manajemen termal lainnya, lihat tabung pelindung panas rentang produk kami.
Untuk penawaran yang akurat, berikan diameter luar pipa knalpot, panjang terisolasi yang diperlukan, tata letak pemasangan, jumlah, serta gambar atau foto apa pun yang tersedia.
Jika beberapa diameter atau panjang diperlukan untuk proyek yang sama, cantumkan setiap konfigurasi secara terpisah. Ini memungkinkan selongsong isolasi diproduksi untuk perakitan knalpot yang sebenarnya alih-alih dianggap sebagai satu ukuran universal.
Lihat Selongsong Isolasi Selang Knalpot Fiberglass untuk persyaratan pasokan OEM kustom dan massal.
