Penutup berbentuk persegi panjang pengganti dapat memiliki lebar yang sama dengan penutup lama, namun tetap tidak pas dengan mesin. Rangka pemasangan mungkin berada pada ketinggian yang berbeda, fitting pelumasan mungkin tersangkut pada lipatan, atau penutup yang terkompresi mungkin menempati ruang yang dibutuhkan oleh meja yang bergerak. Untuk rel linier dan jalur mesin, spesifikasi penggantian harus menjelaskan pemasangannya, bukan hanya penutup kain yang terpisah.

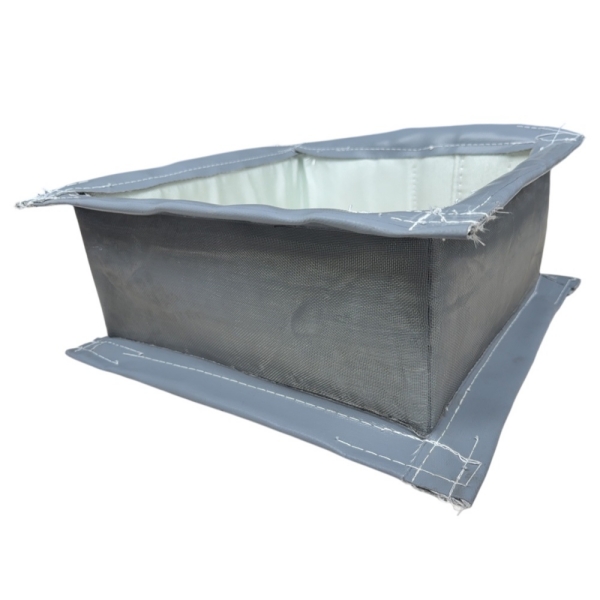

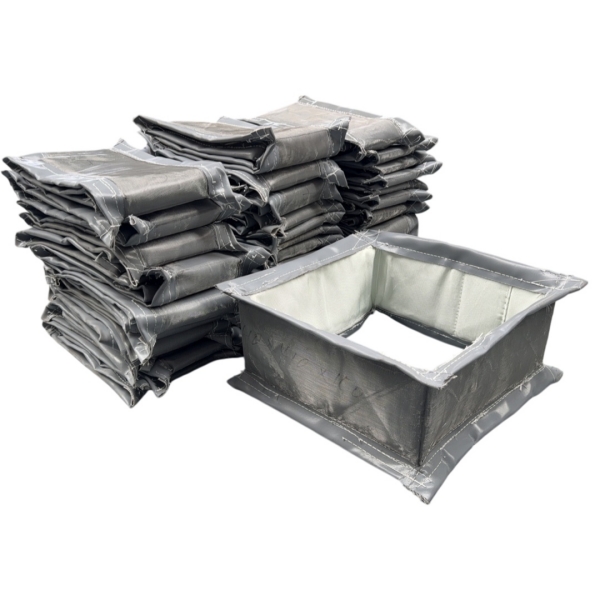

BSTFLEXbellow persegi panjang yang dijahit khususMemberikan perlindungan fleksibel untuk komponen mesin persegi panjang dan rakitan rel pemandu. Profil, panjang kerja, kain, dan perlengkapan dapat dievaluasi berdasarkan dimensi peralatan yang ada. Gambar pengganti yang berguna memisahkan ruang yang dilindungi, jarak bebas luar, dan sambungan di setiap ujungnya.
Pertama, tentukan apakah penutup rel yang ada menutupi satu rel, membentang dua rel paralel, melindungi jalur kotak, atau membungkus aktuator persegi panjang. Tunjukkan sisi mana yang tertutup dan mana yang tetap terbuka. Penutup jalur tiga sisi dan penutup rel persegi panjang yang tertutup sepenuhnya tidak dapat saling menggantikan hanya karena lebar dan tingginya secara keseluruhan terlihat serupa.
Identifikasi bagian yang terpasang tetap dan bagian yang bergerak. Pada beberapa instalasi, penutup berakhir di kereta dan tidak mengelilingi seluruh blok bantalan. Pada instalasi lain, komponen tambahan berada di dalam ruang yang terlindungi. Tandai batas ini dengan jelas agar ukuran lubang yang direncanakan sesuai dengan susunan sebenarnya.
Sebelum melakukan pengukuran langsung atau membuka penutup, personel yang berwenang harus mengisolasi energi berbahaya, mengendalikan energi yang tersimpan, dan mengamankan komponen agar tidak bergerak secara tidak sengaja sesuai dengan prosedur perawatan mesin. Pastikan kondisi aman sebelum menjangkau ke dalam mekanisme.
Foto tampak samping jarang menunjukkan detail yang cukup untuk mereproduksi penutup jalur mesin. Siapkan foto tampak samping, penampang melintang, dan tampak terpisah dari kedua ujung pemasangan. Gunakan satuan yang sama di seluruh gambar dan beri label dimensi yang diperkirakan sebagai belum terverifikasi.
| Tampilan gambar | Detailtermasuk | Pertanyaan yang diselesaikannya |
|---|---|---|
| Tampilan samping sepanjang pergerakan mesin | Referensi pemasangan, panjang terpasang terpendek dan terpanjang, offset ujung, dan penghalang di dekatnya. | Bisakah penutup tersebut mencapai kedua posisi pengoperasian tanpa meregang berlebihan atau hancur? |
| Penampang melintang melalui kawasan lindung | Susunan rel, bukaan internal yang dibutuhkan, ruang luar maksimum, permukaan terbuka, dan komponen yang menonjol. | Apa yang harus dilewati lipatan dan penyangga selama pergerakan? |
| Tampilan pemasangan untuk Ujung A dan Ujung B | Bukaan bingkai, dimensi luar bingkai, ketebalan, lokasi lubang, orientasi, dan akses pengencangan. | Apakah pengganti tersebut dapat terpasang ke mesin tanpa memindahkan antarmuka yang ada? |
Jika penampang melintang berubah sepanjang perjalanan, sertakan penampang tambahan di lokasi yang dibatasi. Beri label pada foto agar sesuai dengan tampilan gambar, alih-alih mengandalkan kumpulan gambar tanpa label.
Untuk rel linier tunggal, catat susunan rel dan kereta beserta semua item yang memasuki ruang kerja penutup. Untuk penutup yang membentang di dua rel, tambahkan jarak antar rel dan lebar keseluruhan yang dilindungi. Sertakan sambungan pelumasan, braket sensor, kepala baut, dan sambungan kabel di mana pun hal tersebut memengaruhi ruang bebas.
Bedakan tiga set dimensi: komponen yang dilindungi, bukaan tanpa halangan yang dibutuhkan di dalam bellow, dan ruang maksimum yang tersedia di luarnya. Jangan hanya memberi label ketiganya sebagai "lebar" dan "tinggi". Jika pabrikan yang akan menentukan jarak bebas pengoperasian, berikan dimensi komponen yang sebenarnya dan nyatakan persyaratan tersebut.
Tinggi memerlukan permukaan referensi yang jelas. Dimensi yang diukur dari alas mesin tidak dapat dipertukarkan dengan dimensi yang diukur dari bagian atas rel. Tunjukkan referensi pada penampang melintang dan tempatkan rangka pemasangan relatif terhadapnya.
Catat juga sudut, anak tangga, dan batasan lokal. Bukaan persegi panjang dengan sudut membulat mungkin tidak dapat melewati tonjolan persegi meskipun lebar dan tingginya tampak mencukupi. Periksa juga penyangga internal yang diusulkan serta bukaan kain; keduanya dapat menjadi fitur pembatas.
Ukur Ujung A dan Ujung B secara terpisah. Catat bukaan yang jelas, dimensi bingkai luar, ketebalan pelat, dan posisi bidang pemasangan relatif terhadap rel pemandu. Bingkai yang memiliki bukaan yang benar tetapi terpasang terlalu rendah dapat menarik penutup ke dalam rel.
Tentukan titik tengah lubang pemasangan dari tepi referensi atau datum yang teridentifikasi dengan jelas. Sertakan diameter lubang, dimensi alur, lubang tirus atau lubang tirus jika ada, dan jenis pengikat. Nyatakan arah pandang agar pola asimetris tidak dapat disalahartikan sebagai bayangan cerminnya.
Periksa tumpang tindih antara ujung kain dan pelat penahannya. Tunjukkan di mana lipatan aktif pertama dimulai dan di mana area penjepitan berakhir. Pengait harus menahan penutup pada posisi yang diinginkan tanpa menjebak lipatan yang sedang dikerjakan.
Untuk perangkat keras yang digunakan kembali, berikan gambar atau pengukuran terverifikasi dari bagian sebenarnya. Identifikasi pelat yang bengkok, lubang yang rusak, atau modifikasi lapangan sebelumnya. Jangan membuat bellow baru untuk mengkompensasi antarmuka pemasangan yang rusak tanpa perbaikan atau desain ulang yang disepakati.
Suatu mesin dapat menggunakan bellow terpisah di sisi berlawanan dari meja atau kereta. Saat meja bergerak, satu penutup akan terkompresi sementara yang lainnya memanjang. Perlakukan keduanya sebagai bagian terpisah kecuali posisi pemasangan dan dimensi kerjanya telah dipastikan identik.
Beri label pada penutup berdasarkan sumbu dan sisinya, lalu catat jarak pemasangan terpendek dan terpanjang untuk setiap penutup. Penutup yang tampak serupa mungkin memerlukan panjang yang berbeda karena braket, rumah penggerak, atau rangka ujung mengubah ruang yang tersedia di satu sisi.
Gunakanpanduan pengukuran bellow yang dijahituntuk menentukan referensi panjang dan membedakan panjang terpasang dari panjang bodi fleksibel. Untuk penilaian penggantian ini, tugas tambahannya adalah memverifikasi kedua sisi sumbu, bukan hanya mengulangi langkah nominal mesin.
Evaluasilah kemasan yang dilipat beserta jahitan, penyangga, dan transisi ujungnya. Meniru jumlah lipatan lama tidak menjamin bahwa kain atau konstruksi yang berbeda akan sesuai dengan ruang terkompresi yang sama.
Catat bagaimana penutup yang ada ditopang dan dipandu. Identifikasi setiap rangka, elemen geser, titik suspensi, atau penyangga perantara yang merupakan bagian dari rakitan, dan nyatakan apakah akan digunakan kembali. Penutup fleksibel tidak dapat diharapkan untuk tetap bebas dari mekanisme hanya karena dimensi ujungnya sudah tepat.
Cantumkan orientasi pemasangan, kecepatan gerak, percepatan (jika diketahui), dan frekuensi gerakan. Mintalah agar susunan penyangga yang diusulkan ditinjau berdasarkan kondisi tersebut. Sertakan persyaratan ventilasi untuk rakitan yang tertutup rapat atau bergerak cepat, daripada berasumsi bahwa sambungan tersebut menyediakan aliran udara yang cukup.
Pertahankan akses ke titik pelumasan, sensor, dan sekrup pemasangan pada gambar. Jika diperlukan bukaan yang dapat dilepas,bellow yang dijahit dengan ritsletingdapat dievaluasi secara terpisah. Posisi pembukaan dan jalur perakitan untuk rangka ujung kaku masih perlu diperiksa.
Bellow jalur mesin yang digunakan dalam sistem pemosisian yang sedikit terkontaminasi menghadapi kondisi yang berbeda dari penutup di samping zona pemotongan. Jelaskan serpihan, kontak cairan, dan paparan panas sebelum memilih material.
Untuk paparan cairan pendingin, berikan spesifikasi cairan, konsentrasi kerja, suhu, dan apakah kontak berupa percikan sesekali atau semprotan terus-menerus. Evaluasi lapisan kain, jahitan, sambungan, dan pengikat ujung secara bersamaan. Kain berlapis tidak secara otomatis membuat rakitan jahitan kedap cairan.
Serpihan logam panas dan tajam atau beban serpihan yang berat mungkin memerlukan pelindung tambahan atau konstruksi penutup yang berbeda. Jangan menentukan penutup kain biasa sebagai pengganti langsung penutup baja berlapis logam atau teleskopik tanpa meninjau persyaratan perlindungan. Kesesuaian lubang pemasangan bukanlah bukti kinerja yang setara.
Untuk bellow persegi panjang yang terpapar panas, BSTFLEX dapat mengevaluasi kain teknis seperti fiberglass berlapis silikon, fiberglass berlapis PTFE, atau fiberglass berlapis aluminium. Pemilihan tergantung pada paparan dan persyaratan tekukan berulang. Konfirmasikan batasan konstruksi jadi daripada menerapkan angka suhu kain dasar ke setiap jahitan, penyangga, dan komponen pengikat.
Simpan penutup yang dilepas jika memungkinkan dan foto kerusakannya sebelum dibuang. Pengamatan berikut dapat menjadi panduan untuk peninjauan penggantian, tetapi tidak satu pun yang membuktikan penyebab kegagalan dengan sendirinya.
| Pengamatan pada sampul lama | Barang untuk diinvestasikantigate |
|---|---|
| Garis yang dipoles atau bagian yang aus di sepanjang salah satu sisi | Gangguan lokal, keselarasan rangka, ruang bebas yang tersedia, dan jalur penyangga. |
| Sobek di dekat ujung sambungan | Geometri transisi akhir, lipatan yang terperangkap, kondisi pemasangan, dan perpanjangan yang dibutuhkan. |
| Lipatan yang remuk atau tidak teratur | Ruang yang sempit, puing-puing yang terjebak, dan apakah penutup dipaksa melampaui jangkauan kerjanya. |
| Cairan pendingin atau kotoran di bawah penutup yang tampak utuh | Masuk melalui sekeliling permukaan terbuka, antarmuka ujung, sambungan, penutup, atau lubang ventilasi. |
Catat setiap perubahan yang dilakukan sejak penutup lama dipasang, termasuk pemindahan sensor, penggantian kereta, atau pengiriman cairan pendingin yang berbeda. Penggantian yang hanya berdasarkan gambar lama dapat melewatkan perubahan tersebut. Tandai dimensi mana yang berasal dari mesin, mana yang berasal dari sampel, dan mana yang masih perlu dikonfirmasi.
Ini membantu mengidentifikasi geometri jalur pemandu, tetapi tidak menentukan rangka pemasangan mesin, jarak antar rel, peralatan di sekitarnya, atau ruang terkompresi yang tersedia. Sertakan informasi model rel dan kereta luncur dengan gambar instalasi.
Secara potensial, dengan syarat kondisi, dimensi, dan metode pemasangannya sesuai untuk rakitan baru. Nyatakan apakah pesanan hanya untuk penutup kain saja atau termasuk pelat, pengencang, dan penyangga baru.
Belum tentu. Ketebalan saja tidak menyelesaikan masalah gesekan, peregangan berlebihan, pendingin yang tidak kompatibel, atau paparan chip yang tidak sesuai. Perubahan material juga memerlukan pengecekan ulang kemasan yang dilipat dan pergerakannya.
Sebelum produksi, konfirmasikan revisi gambar, bukaan internal, batas luar, panjang kerja, detail rangka ujung, dan fitur pendukung atau akses apa pun. Tentukan toleransi pada dimensi yang mengontrol kesesuaian, dan sepakati bagaimana toleransi tersebut akan diperiksa. Bedakan dimensi rangka kaku dari dimensi badan fleksibel.
Selama pemasangan dan pengoperasian awal, ikuti prosedur yang telah disetujui untuk mesin tersebut. Periksa jarak bebas, keamanan pemasangan, dan perilaku pelipatan selama pergerakan yang dimaksudkan di bawah proses pengembalian ke layanan yang terkontrol. Jauhkan personel dari pergerakan dan isolasi peralatan kembali sebelum penyesuaian. Jangan menganggap penutup kontaminasi kain sebagai pengganti pelindung keselamatan mesin yang diperlukan.
Kirimkan kepada BSTFLEX sumbu mesin dan aplikasinya, tiga tampilan gambar, foto instalasi, dan kondisi pengoperasian. Sertakan jumlah yang dibutuhkan untuk setiap penutup yang berbeda, apakah perangkat keras pemasangan akan digunakan kembali, dan masalah apa pun yang diamati pada perakitan sebelumnya.
Kitabellow persegi panjang yang dijahit untuk melindungi mesinDapat dievaluasi untuk penggantian dan persyaratan OEM. Jelajahirangkaian bellow yang dijahit khususuntuk profil lain, atauminta penawaran harga untuk bellow persegi panjangbeserta gambar dan detail aplikasi Anda.
