Matras Jarum Fiberglass Ikatan Jahit untuk Fabrikasi OEM: Pemotongan, Penanganan, dan Pemeriksaan Penerimaan

Gulungan insulasi bukanlah komponen yang dipasang oleh perakit. Sebelum mencapai peralatan, material tersebut mungkin dibuka gulungannya, ditumpuk, dipotong, disusun, dipindahkan, dan dipasang di sekitar bukaan atau titik pengencangan. Bagi pembeli OEM, pertanyaan yang berguna adalah apakah matras yang dipilih dapat melalui rangkaian proses tersebut dan tetap memenuhi gambar teknik.

Spesifikasikan matras jarum fiberglass jahit silang berdasarkan kelas seratnya, benang penguat, susunan jahitan, ketebalan akhir, dan format pengirimannya. Kemudian setujui sampel potongan yang mewakili untuk penanganan, kesesuaian, dan tugas operasional. Ini memberikan dasar yang sama bagi bagian pembelian dan produksi untuk membandingkan sampel dan menerima pesanan berulang.

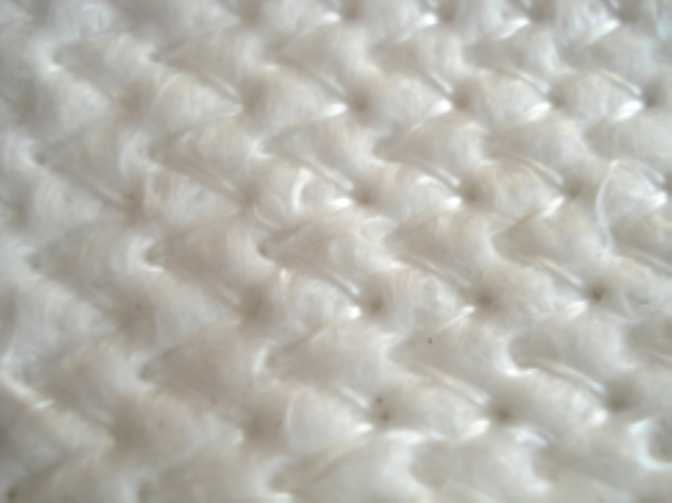

Pelatuk BSTFLEX glass fiber stitch-bonded needle mat menggabungkan struktur insulasi serat kaca yang dijarum dengan penguatan benang tambahan. Penjahitan silang digunakan untuk meningkatkan integritas mekanis; tingkat peningkatan dan jalur pemrosesan yang sesuai bergantung pada konstruksi spesifiknya. Panduan ini berfokus pada pengubahan material tersebut menjadi komponen insulasi industri.

Mulai dengan Gambar Teknik Komponen Insulasi

Identifikasi apakah gambar tersebut menjelaskan inti insulasi, sisipan insulasi berlapis, atau penutup peralatan lengkap. Garis luar inti tidak boleh diambil langsung dari dimensi luar jaket jadi tanpa memperhitungkan konstruksinya.

Tandai tepi dan lubang pengencang yang digunakan untuk memposisikan komponen selama perakitan. Sertakan slot, potongan, bagian sempit, tekukan yang diinginkan, dan ruang yang tersedia untuk insulasi. Nyatakan apakah dimensi diperiksa pada komponen datar yang tidak terkompresi atau setelah dipasang. Ini sangat berguna untuk sisipan yang dipasang di dalam panel peralatan berpemanas dan penutup yang dapat dilepas.

Gunakan spesifikasi material yang mengidentifikasi kelas kaca dan konstruksi bertulang. Spesifikasikan setiap lapisan secara terpisah. Istilah matras fiberglass bertuliskan jahitan dan matras fiberglass bertulang bukanlah spesifikasi pemesanan yang lengkap dengan sendirinya.

Tentukan Arah Gulungan dan Jahitan Sebelum Melakukan Penataan (Nesting)

Minta pemasok untuk mengidentifikasi arah gulungan dan susunan jahitan pada sampel. Jika arah penting untuk pemasangan atau penanganan, tunjukkan panah orientasi pada gambar komponen. Jangan menyetujui tata letak pemotongan yang diputar hanya karena hal itu mengurangi limbah.

Uji coba orientasi yang diusulkan di sekitar tekukan, bukaan, dan bagian penghubung yang sempit. Bandingkan komponen dalam orientasi yang berbeda jika desainnya memungkinkan, dan dokumentasikan hasilnya. Tujuannya adalah untuk menetapkan apakah orientasi perlu dikontrol untuk komponen ini, bukan untuk berasumsi bahwa setiap matras bertuliskan jahitan berperilaku sama di setiap arah.

Untuk persyaratan pola jahitan, tentukan apa yang sedang diukur: jarak antara baris jahitan, panjang jahitan sepanjang baris, atau fitur lain yang disepakati. Dimensi jahitan tunggal bersifat ambigu tanpa definisi tersebut. Setiap nilai yang diminta harus ditinjau untuk kelayakan manufaktur sebelum menjadi persyaratan pesanan.

Setujui Jalur Pemotongan pada Material Produksi

Gunakan sampel yang mewakili kelas serat, ketebalan, dan konstruksi jahitan yang diusulkan. Uji coba pada matras polos yang lebih tipis tidak memvalidasi proses pemotongan untuk matras bertulang yang lebih tebal.

Sepakati uji coba yang mencerminkan jalur produksi yang dimaksudkan, seperti pemotongan pisau atau pemotongan cetakan jika sesuai. Catat bagaimana material didukung dan ditahan, apakah dipotong dalam lapisan tunggal atau tumpukan, dan bagaimana komponen dilepas setelah pemotongan. Ini adalah variabel proses yang harus dievaluasi, bukan pengaturan universal yang disediakan oleh panduan ini.

Periksa fitur yang paling sulit dibuat: lubang kecil, sudut dalam yang sempit, jembatan sempit, dan potongan yang melewati garis jahitan. Periksa potongan yang tidak lengkap, serat yang tertarik, robekan lokal, dan gangguan benang. Evaluasi kondisi tepi setelah potongan diangkat dan dipindahkan, bukan hanya saat tetap didukung di atas meja potong.

Sepakati tampilan tepi yang dapat diterima menggunakan sampel representatif atau foto. Hindari deskripsi samar seperti sangat bersih atau bebas serabut kecuali didukung oleh batas uji dan penerimaan yang ditentukan. Jahitan yang melintasi keliling akhir akan dipotong; bedakan ujung benang yang terpotong dari penguraian progresif yang memengaruhi komponen yang ditahan.

Periksa Penanganan Antara Pemotongan dan Pemasangan

Kirimkan potongan uji coba melalui urutan pemindahan yang sebenarnya. Angkat dari permukaan pemotongan, letakkan ke dalam kemasan yang diusulkan, pindahkan ke perakitan, dan pasang menggunakan penopang yang dimaksudkan. Catat setiap kerusakan atau manipulasi tambahan yang diperlukan pada setiap tahap.

Untuk sisipan yang besar atau berbentuk, evaluasi penopang selama pengangkatan alih-alih memperlakukan bagian yang sempit sebagai titik bawa. Untuk perangkat (kit), identifikasi komponen dengan cukup jelas sehingga operator tidak perlu berulang kali membuka lipatan atau membalikkannya untuk menemukan bagian yang benar.

Jika penutup akan dibuka untuk servis, sertakan pelepasan dan pemasangan kembali dalam uji coba. Periksa apakah inti bergerak di dalam lapisannya, menipis di sekitar penutup, atau memerlukan penempatan ulang. Penguatan harus mengatasi persyaratan penanganan yang teridentifikasi; penguatan tersebut tidak boleh digunakan untuk mengompensasi penopang yang hilang atau desain penahan yang tidak sesuai.

Tulis Kriteria Penerimaan yang Terukur

Sampel yang disetujui memang berguna, tetapi produksi berulang juga memerlukan dasar inspeksi tertulis. Pilih pemeriksaan yang penting bagi komponen dan sepakati pengambilan sampel, metode, serta batas penerimaan sebelum menempatkan pesanan produksi.

Pembacaan ketebalan memerlukan metode bersama karena material tersebut dapat dimampatkan. Tentukan cara sampel dikondisikan dan diukur alih-alih membandingkan pembacaan genggam dengan prosedur laboratorium yang berbeda. Jika suatu proyek memerlukan metode pengujian yang diakui, konfirmasikan bahwa metode tersebut berlaku untuk konstruksi bertulang yang disediakan.

Pisahkan ketebalan nominal yang disuplai dari ketebalan terpasang. Klarifikasi juga apakah nilai berat area mendeskripsikan matras dasar atau material jahit-ikat yang lengkap. Membandingkan angka inti saja dengan angka material jadi dapat menyembunyikan perbedaan antar penawaran.

Sertakan Sampel yang Terpapar Panas Bila Penguatan Harus Bertahan dalam Penggunaan

Tentukan apakah benang penguat dibutuhkan terutama selama pembuatan atau harus terus menopang matras sepanjang pengoperasian. Nyatakan suhu pada insulasi, durasi paparan, atmosfer pengoperasian, dan siklus pemanasan berulang apa pun.

Ketika penguatan saat beroperasi diperlukan, mintalah tim teknis yang bertanggung jawab untuk menentukan urutan paparan panas dan pemeriksaan yang sesuai. Periksa bagian potongan yang mewakili setelahnya untuk perubahan dimensi, kondisi jahitan, integritas penanganan, dan kesesuaian. Sepakati hasil yang diperlukan sebelum pengujian, alih-alih menilai sampel yang tidak dikenal setelah pemanasan.

Jangan gunakan titik leleh serat kaca, pernyataan suhu maksimum generik, atau kekuatan tarik suhu kamar sebagai pengganti penilaian ini. Persetujuan termal dan mekanis harus mengacu pada kombinasi matras dan benang tertentu. Penambahan jahitan dengan sendirinya tidak mengkualifikasikan material untuk suhu operasi kontinu yang lebih tinggi.

Pisahkan Persetujuan Inti Dari Persetujuan Rakitan Jadi

Inti insulasi yang dipotong dapat lolos pemeriksaan masuk sementara panel atau penutup yang lengkap masih memerlukan evaluasi termal. Nyatakan ketebalan terpasang, penopang, lapisan sisi panas dan luar, bukaan, dan kondisi batas saat menentukan target kehilangan panas atau suhu permukaan.

Demikian pula, konstruksi berjahit saja tidak menentukan peringkat erosi aliran terekspos, peringkat kebakaran jadi, atau hasil akustik. Mintakan bukti yang relevan dengan aplikasi yang diusulkan alih-alih mentransfer hasil dari material atau rakitan yang berbeda.

Gunakan Lembar Data Keselamatan (Safety Data Sheet) material yang disediakan saat ini dan prosedur penanganan situs untuk pemotongan dan pemasangan. Pemeriksaan material bukan pengganti untuk kontrol tempat kerja yang diisyaratkan.

Bawa Spesifikasi yang Disetujui ke Dalam Pesanan Berulang

Setelah persetujuan sampel, simpan sebutan material, revisi gambar, orientasi jahitan yang disepakati, metode pemeriksaan, dan instruksi pengemasan sebagai satu set terkontrol. Identifikasi perubahan mana yang memerlukan tinjauan sebelum pasokan, termasuk kelas serat, benang penguat, pelapis, pola, atau geometri bagian potong.

Untuk pesanan gulungan, catat lebar dan panjang yang dapat digunakan serta spesifikasi material. Untuk pesanan bagian potong, catat dimensi yang diterima, kuantitas, dan kondisi pengiriman yang disepakati. Pertahankan perbandingan penawaran pada dasar yang sama: area yang disesuaikan untuk gulungan atau potongan yang diterima untuk komponen yang dikonversi.

BSTFLEX menyediakan tinjauan aplikasi dan pengembangan sampel melalui layanan manufaktur khusus dan OEM. Kirimkan format gulungan atau gambar komponen yang diperlukan untuk tinjauan kelayakan, termasuk persyaratan perkakas, toleransi, dan dokumentasi apa pun. Konfirmasikan cakupan pasokan yang diusulkan sebelum persetujuan produksi.

Hal yang Perlu Dikirimkan untuk Penawaran Matras Serat Kaca Jahit-Ikat

Kirimkan aplikasi peralatan, revisi gambar, kelas kaca yang diperlukan, ketebalan, berat jenis atau berat area, dan kuantitas. Untuk konstruksi jahitan tertentu, sertakan persyaratan benang penguat, pola, dan orientasi. Tambahkan kondisi pengoperasian dan jelaskan apakah penguatan harus tetap berfungsi setelah paparan panas.

Nyatakan apakah Anda memerlukan gulungan untuk pemotongan internal atau kosong insulasi jadi untuk perakitan. Sertakan kuantitas sampel, persyaratan pemeriksaan, dan perkiraan permintaan pesanan berulang. Ini memungkinkan material, pekerjaan konversi, and cakupan persetujuan untuk ditinjau bersama.

Untuk material bertulang, kunjungi halaman produk matras jarum serat kaca jahit-ikat. Jika desain tidak memerlukan tambahan jahitan, matras jarum serat kaca biasa tetap menjadi opsi terpisah. Jenis serat lainnya tersedia untuk dibandingkan melalui rentang material insulasi suhu tinggi.

Minta penawaran dan tinjauan sampel dengan gambar komponen dan persyaratan penerimaan. Setujui material dalam bentuk yang akan digunakan oleh tim produksi Anda, lalu terapkan spesifikasi tersebut ke dalam setiap pesanan berulang.
