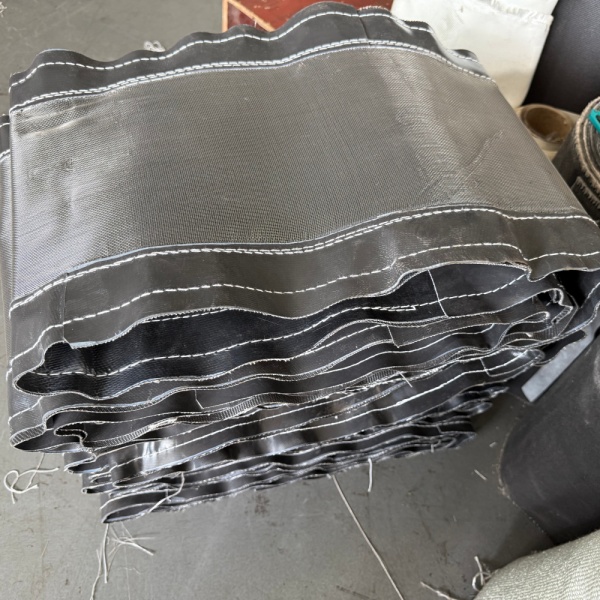

Sebuah sambungan ekspansi non-logam adalah sambungan fleksibel yang digunakan dalam sistem saluran industri dan penanganan gas untuk mengakomodasi pemuaian termal, getaran, pergeseran, dan pergerakan multidireksional. Alih-alih mengandalkan bellow logam yang dibentuk sebagai elemen fleksibel utama, sambungan ini menggunakan kain rekayasa, tekstil berlapis, elastomer, atau lapisan komposit yang dipilih sesuai dengan lingkungan operasional.
Sambungan ini sangat umum digunakan dalam sistem saluran besar yang membawa udara panas, gas buang, gas cerobong, dan gas proses lainnya di mana gaya reaksi rendah, kemampuan pergerakan besar, dan geometri khusus sangat penting.
Salah satu bentuk yang paling banyak digunakan adalah sambungan ekspansi kain non-logam, yang menggabungkan kain teknis fleksibel dengan lapisan penyegel, penguat, dan isolasi sesuai dengan aplikasinya.
Istilah ini mendeskripsikan material yang digunakan untuk elemen pergerakan fleksibel.
Rakitan sambungan ekspansi lengkap mungkin masih mengandung komponen logam seperti:
Namun, komponen yang menyerap pergerakan sistem utama didasarkan pada sistem material non-logam yang fleksibel, bukan bellow logam.
Perbedaan ini memungkinkan perancang untuk membuat sambungan dengan perilaku mekanis yang sangat berbeda dibandingkan dengan sambungan ekspansi logam konvensional.
Sambungan ekspansi non-logam paling erat kaitannya dengan saluran industri daripada perpipaan bertekanan tinggi konvensional.
Instalasi umum meliputi:
Saluran boiler, sistem gas cerobong, sambungan kipas, dan peralatan penanganan udara.
Saluran terkait tanur, sistem udara proses, dan jalur gas panas.
Pembuangan tungku, saluran udara panas, dan ventilasi proses suhu tinggi.
Sambungan antara peralatan yang dipanaskan dan saluran hilir.
Scrubber, peralatan filtrasi, dan sistem pengolahan gas cerobong.
Sambungan fleksibel yang digunakan untuk mengurangi transfer getaran ke saluran kaku.
Sistem saluran industri terpapar pada perubahan dimensi dan mekanis selama pengoperasian. Tanpa sambungan fleksibel, perubahan ini dapat mentransfer beban yang tidak diinginkan ke peralatan, penyangga, dan struktur saluran.
Saluran baja memuai saat suhu naik. Sambungan ekspansi non-logam menyediakan bagian terkontrol di mana pergerakan ini dapat diserap.
Selama pemadaman, saluran mendingin dan menyusut. Sambungan juga harus mengakomodasi pergerakan balik tanpa membuat elemen fleksibel mengalami tegangan berlebih.
Peralatan dan bagian saluran dapat bergerak ke samping relatif satu sama lain. Sambungan berbasis kain yang fleksibel sering kali dapat menangani pergerakan lateral yang signifikan dalam panjang pemasangan yang relatif singkat.
Saat permukaan penyambung berputar relatif satu sama lain, sambungan tersebut dapat berubah bentuk di sekeliling kelilingnya untuk menyesuaikan dengan sudut yang dihasilkan.
Kipas, blower, dan mesin berputar dapat menimbulkan getaran. Sambungan non-logam yang fleksibel membantu mengurangi transmisi mekanis langsung ke dalam sistem saluran terhubung.
Tidak semua sambungan non-logam menggunakan konstruksi yang sama. Desainnya bergantung pada suhu, paparan bahan kimia, pergerakan, tekanan, dan geometri peralatan.
| Tipe | Konstruksi Tipikal | Penggunaan Tipikal |
|---|---|---|
| Sambungan Ekspansi Kain | Lapisan tekstil teknis dan kain dilapisi | Pipa udar panas, pembuangan, dan gas buang |
| Sambungan Kain Multi-Lapis | Paket penyekat gas, penguat, dan isolasi | Lingkungan proses bersuhu lebih tinggi atau berat |
| Sambungan Ekspansi Tipe Sabuk | Sabuk fleksibel yang dipasang pada struktur baja yang ada | Sistem saluran besar dan aplikasi penggantian |

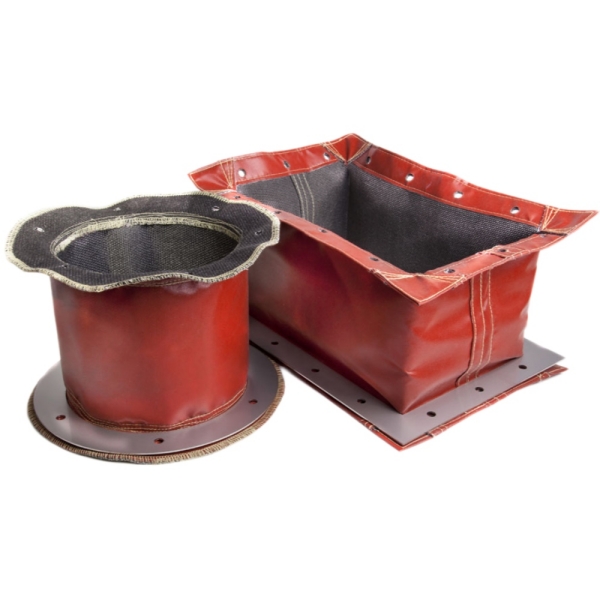

| Sambungan Ekspansi Kain Berflensa | Elemen fleksibel yang terintegrasi dengan flensa fabrikasi | Rangkaian penggantian lengkap |
| Sambungan Ekspansi Persegi Panjang | Elemen kain yang dirancang di sekitar sudut dan bagian lurus | Saluran persegi panjang industri besar |
| Sambungan Ekspansi Bulat | Elemen fleksibel melingkar | Kipas, saluran pembuangan, dan sistem silindris |

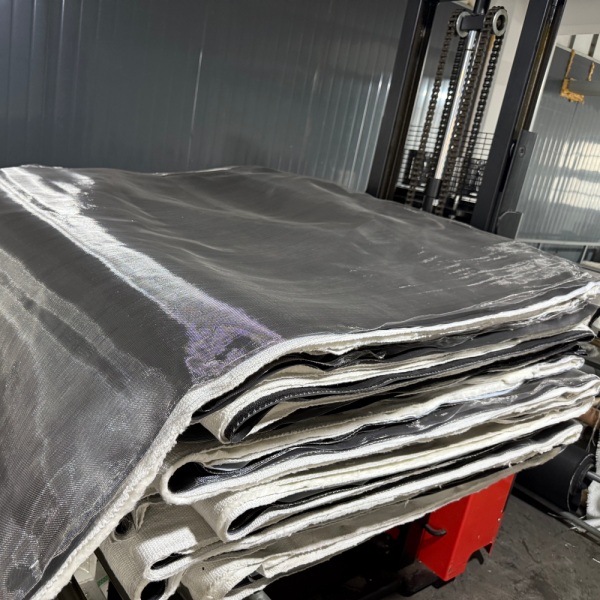

Elemen fleksibel dapat dibuat dari satu bahan atau beberapa lapisan fungsional.
Bahan-bahan umum meliputi:
BSTFLEX memproduksi berbagai macam kain tahan suhu tinggi, yang dapat dievaluasi sebagai bagian dari konstruksi sambungan ekspansi non-logam kustom.
Satu material jarang memberikan setiap properti yang dibutuhkan oleh sambungan ekspansi industri.
Sebagai contoh:

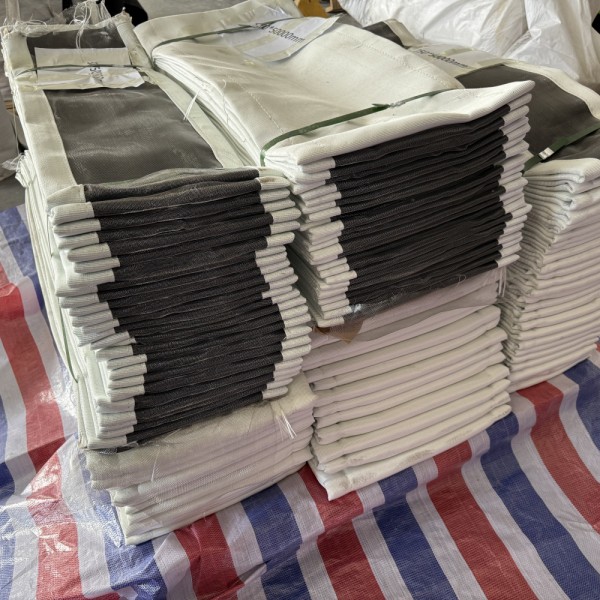

Inilah sebabnya banyak sambungan ekspansi non-logam direkayasa sebagai sistem berlapis alih-alih sebagai satu lembar kain.
| Lapisan | Fungsi Utama |
|---|---|
| Penutup Luar | Perlindungan eksternal dan fleksibilitas |
| Segel Gas | Penahanan gas proses |
| Penguat | Dukungan mekanis dan stabilitas dimensi |
| Isolasi | Pengurangan panas yang mencapai lapisan luar |
| Perlindungan Sisi Panas | Perlindungan dari suhu gas tinggi dan paparan langsung |
| Pelapis Aliran | Perlindungan dari kecepatan, turbulensi, dan partikel |
Tidak ada peringkat pergerakan universal.
Kemampuan pergerakan bergantung pada bentuk sambungan, rentang fleksibel, sistem material, tekanan, suhu, dan pengaturan pemasangan.
Nilai pergerakan utama harus ditentukan secara terpisah:
Untuk tujuan rekayasa, pernyataan seperti “pergerakan 40 mm” tidak lengkap kecuali arah pergerakan tersebut juga ditentukan.
Ya, tetapi kemampuan suhu tinggi bergantung pada konstruksi sambungan lengkap alih-alih satu peringkat material.
Dalam aplikasi termal yang parah, lapisan pelindung bagian dalam dan paket isolasi dapat digunakan untuk mengurangi suhu yang mencapai membran penyegel gas dan komponen fleksibel luar.
Data suhu penting meliputi:
Oleh karena itu, memilih sambungan hanya dengan meminta “kain 1000°C” bukanlah metode rekayasa yang dapat diandalkan.
Saluran industri dapat beroperasi di bawah tekanan positif atau tekanan negatif.
Kedua kondisi tersebut memengaruhi konstruksi sambungan.
Di bawah tekanan positif, elemen fleksibel didorong ke luar. Di bawah tekanan negatif, sistem dapat menarik lapisan fleksibel ke dalam menuju aliran gas.
Tergantung pada ukuran sambungan dan kondisi operasi, dukungan internal, pelapis, atau fitur struktural lainnya mungkin diperlukan untuk mengendalikan deformasi.
Salah satu keunggulan aplikasi terkuat adalah skalabilitas.
Saluran industri bisa memiliki lebar atau tinggi beberapa meter. Memproduksi bellow logam fleksibel pada dimensi tersebut bisa menjadi rumit secara mekanis dan berat.
Sambungan berbasis kain dapat diproduksi di sekitar geometri bulat, persegi, atau persegi panjang yang besar sambil mempertahankan gaya pegas yang relatif rendah.
Hal ini membuat sambungan ekspansi non-logam sangat menarik untuk sistem penanganan gas yang besar.

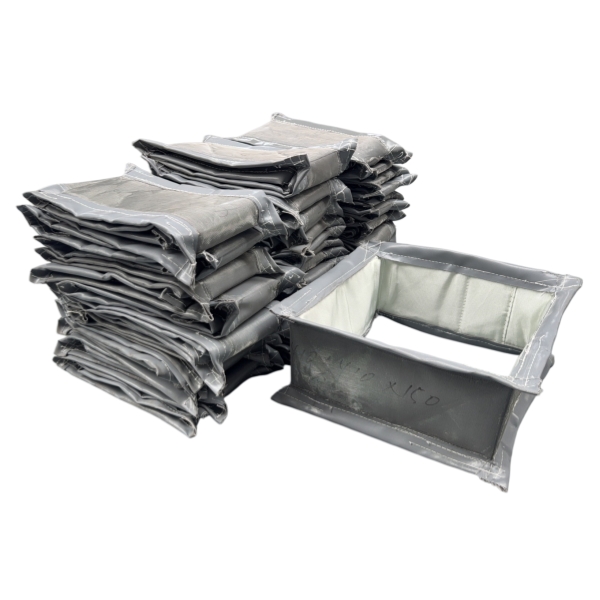

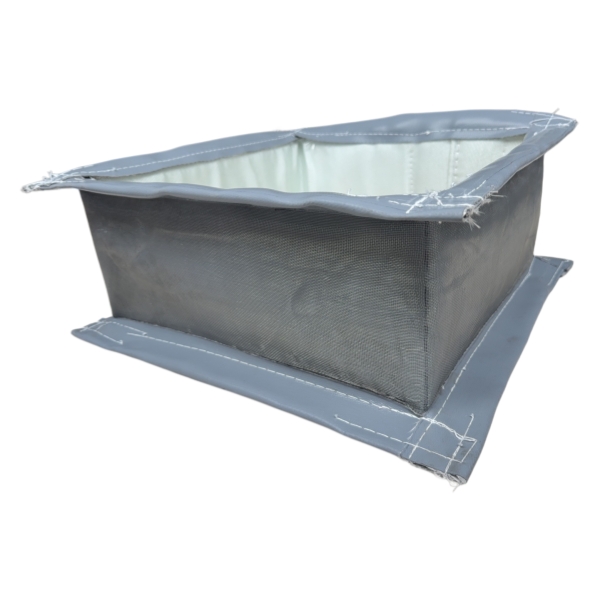

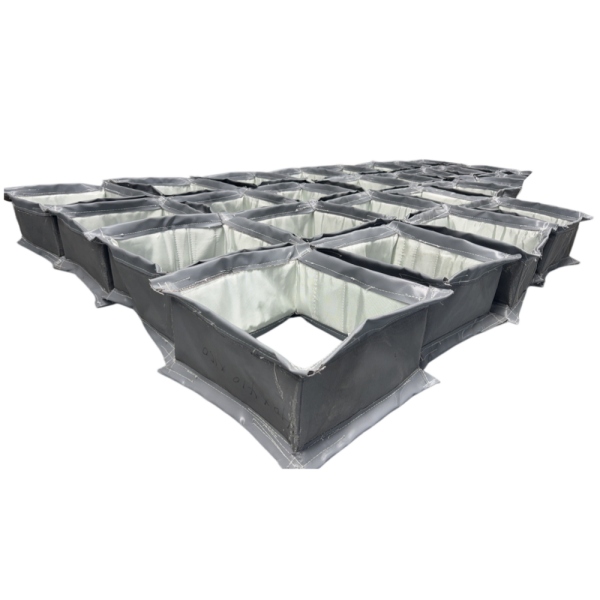

Sambungan persegi panjang banyak digunakan di pembangkit listrik, pabrik semen, pabrik baja, dan saluran tungku. Konstruksi sudut memerlukan perhatian cermat karena sudut tidak berubah bentuk dengan cara yang sama seperti bagian lurus yang panjang.

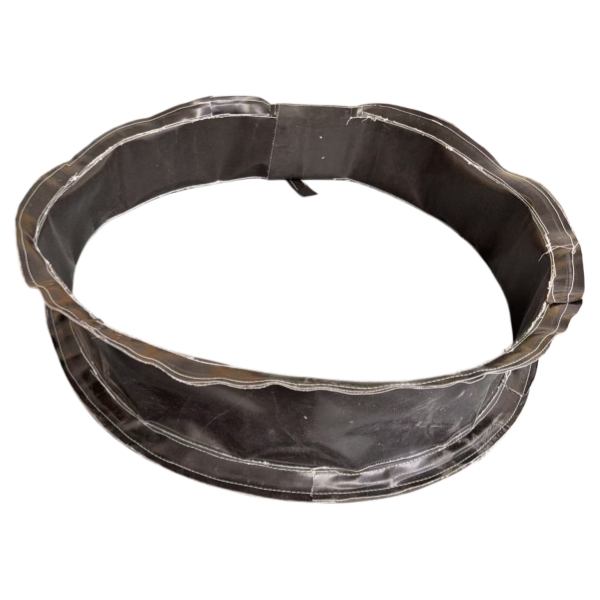

Desain bulat umum ditemukan di sekitar kipas, saluran silinder, dan sistem pembuangan. Kelilingnya yang kontinu umumnya menciptakan geometri yang lebih seragam.

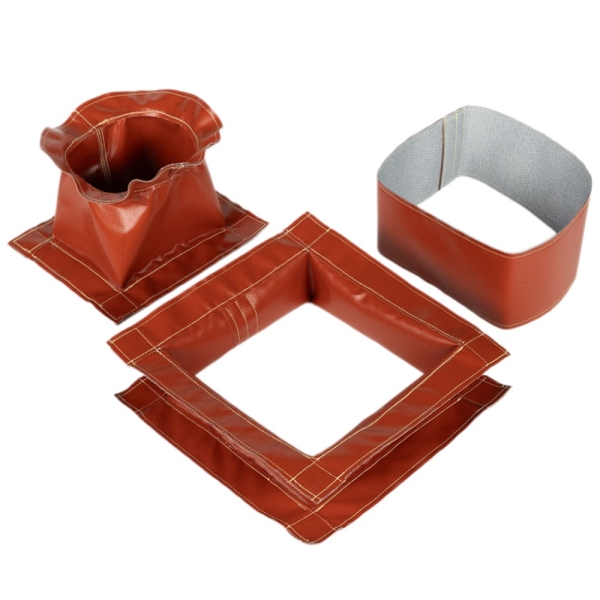

Keduanya dapat diproduksi sebagai desain khusus sesuai dengan dimensi peralatan dan kebutuhan pergerakan.

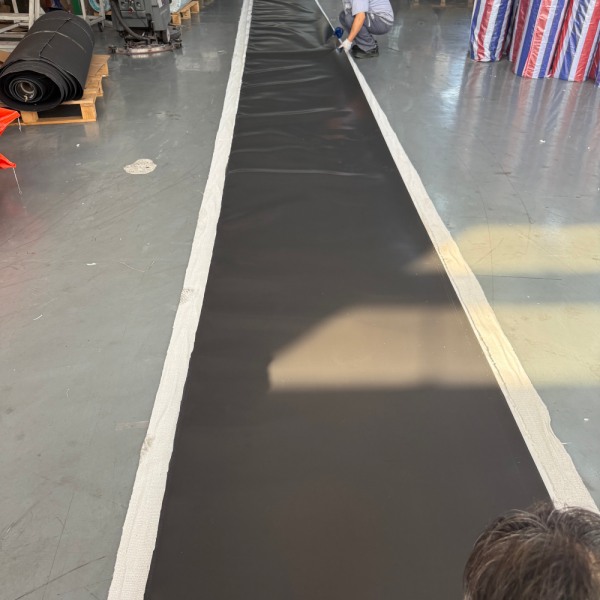

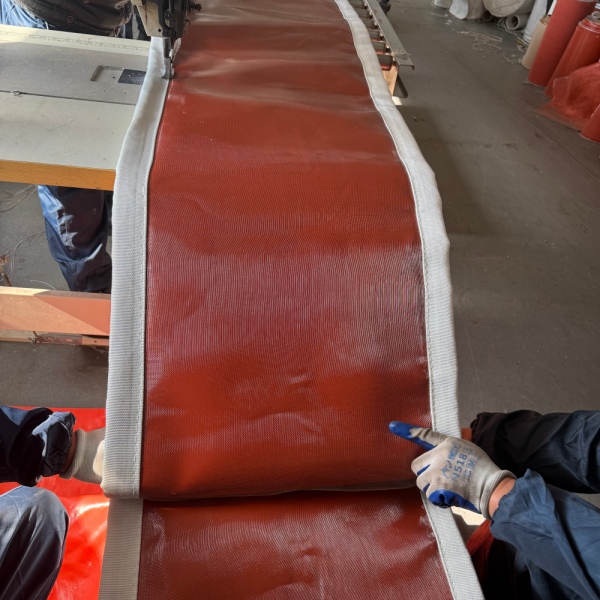

Desain tipe sabuk menggunakan sabuk kain fleksibel yang dipasang di antara rangka logam atau bagian saluran yang ada.
Pengaturan ini bisa sangat berguna untuk sistem besar karena sabuk fleksibel dapat diganti secara terpisah dari struktur baja di sekitarnya jika struktur logam masih dapat digunakan.
Oleh karena itu, desain tipe sabuk umum digunakan dalam proyek pemeliharaan dan penggantian.
Istilah-istilah tersebut dapat tumpang tindih di beberapa pasar, tetapi tidak selalu dapat dipertukarkan.
Sambungan ekspansi karet umumnya merupakan produk elastomer cetakan yang digunakan dalam sistem perpipaan dan sambungan peralatan.
Sambungan ekspansi kain non-logam industri biasanya dibuat dari tekstil teknis berlapis dan material berlapis, serta terutama dikaitkan dengan sistem saluran yang membawa media gas.
Kedua keluarga produk tersebut dapat berbeda secara signifikan dalam hal:
Perbedaan utamanya adalah elemen fleksibelnya.
Bellows logam menggunakan konvolusi logam yang dibentuk. Sambungan non-logam menggunakan membran fleksibel, sabuk kain, atau konstruksi komposit.
Hal ini menciptakan karakteristik teknik yang berbeda.
| Fitur | Sambungan Ekspansi Non-Logam | Bellows Logam |
|---|---|---|
| Elemen Fleksibel Utama | Membran kain atau komposit | Logam yang dibentuk |
| Aplikasi Umum | Saluran gas besar | Sistem perpipaan dan proses |
| Tekanan | Umumnya untuk layanan tekanan rendah | Dapat direkayasa untuk tekanan yang lebih tinggi |
| Bentuk Persegi Panjang Besar | Sangat praktis | Lebih kompleks |
| Gaya Pegas | Umumnya rendah | Lebih tinggi dan bergantung pada desain |
| Konstruksi Material | Dapat menggabungkan beberapa lapisan fungsional | Terutama berdasarkan paduan logam yang dipilih |
Solusi non-logam sering kali layak untuk dievaluasi jika proyek Anda mencakup beberapa kondisi berikut:
Untuk desain khusus, produsen harus menerima data yang cukup untuk memahami lingkungan operasional secara lengkap.
BSTFLEX memproduksi sambungan ekspansi kain non-logam kustom untuk sistem saluran industri, pembuangan, udara panas, dan gas buang.
Konstruksi yang tersedia dapat mencakup geometri bulat, persegi panjang, persegi, dan non-standar dengan material fleksibel yang dipilih berdasarkan suhu operasional, tekanan, media proses, pergerakan, dan kondisi pemasangan.
Untuk detail produk, pilihan material, dan kemampuan manufaktur kustom, kunjungi halaman BSTFLEX Non Metallic Fabric Expansion Joint.
Untuk penawaran harga, kirimkan dimensi saluran, suhu operasional, tekanan, gas proses, persyaratan pergerakan, panjang antar muka, kuantitas, dan gambar yang tersedia.
