Saluran gas buang pembangkit listrik beroperasi di bawah kombinasi suhu tinggi, pergerakan termal, getaran, fluktuasi tekanan, korosi, dan beban partikulat. Bagian saluran yang besar dapat memuai, menyusut, dan bergeser selama proses penyalaan, operasi normal, dan pematian. Sistem yang dirancang dengan tepat sangat penting.sambungan ekspansi kainmenyediakan sambungan fleksibel yang menyerap pergerakan ini sambil mempertahankan pemisahan dan penyegelan yang diperlukan antara bagian saluran yang berdekatan.
Berbeda dengan konektor fleksibel sederhana, sambungan ekspansi pembangkit listrik harus dirancang berdasarkan kondisi gas buang yang sebenarnya. Suhu, tekanan, komposisi gas, abu terbang, pergerakan, dimensi saluran, dan konfigurasi lapisan semuanya memengaruhi konstruksi sambungan tersebut.

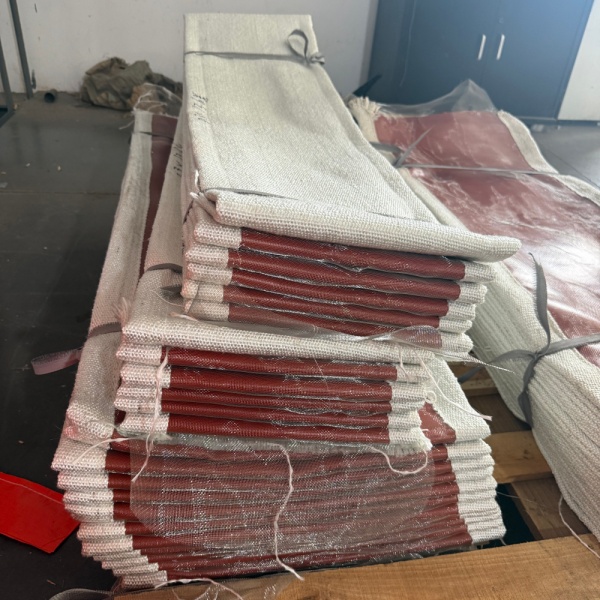

BSTFLEX memproduksi sesuai pesanansambungan ekspansi kain non-logamuntuk sistem saluran industri besar, termasuk boiler, gas buang, pengendalian polusi udara, dan aplikasi pembuangan.
| Parameter | Mengapa Ini Penting |
|---|---|
| Suhu Operasional | Menentukan sistem perlindungan termal dan material fleksibel. |
| Suhu Maksimum | Memperhitungkan kondisi saat memulai operasi, gangguan, dan kondisi sementara. |
| Tekanan | Menentukan beban sabuk konveyor dan perilaku pergerakan. |
| Komposisi Gas Buang | Memengaruhi kompatibilitas kimia dan pemilihan bahan penyegel. |
| Kelembapan | Penting untuk kondisi kondensasi dan titik embun asam. |
| Abu Terbang dan Debu | Mungkin memerlukan lapisan dalam atau perlindungan terhadap abrasi. |
| Gerakan Aksial | Menentukan kemampuan kompresi dan ekstensi. |
| Gerakan Lateral | Menentukan geometri fleksibel yang dibutuhkan |
| Dimensi Saluran | Memengaruhi konstruksi rangka, sudut, dan sabuk. |
Saluran gas buang terhubung ke peralatan yang beroperasi di lingkungan dengan perubahan suhu yang signifikan. Saluran yang panjangnya beberapa meter dapat mengalami pemuaian dimensi yang terukur ketika dipanaskan.
Masalahnya tidak hanya terbatas pada saluran itu sendiri. Pergerakan termal juga dapat terjadi di antara:
Komponen-komponen ini tidak selalu mengembang ke arah yang sama persis atau dengan laju yang sama.
Sambungan fleksibel menyediakan lokasi terkontrol di mana pergerakan relatif dapat terjadi tanpa memaksa seluruh sistem saluran untuk menyerap perpindahan tersebut sebagai tegangan mekanis.
Asambungan ekspansi kain pembangkit listrikdapat dipasang di berbagai lokasi di seluruh sistem penanganan gas buang.
Lokasi-lokasi umum meliputi:
Kondisi operasional dapat sangat bervariasi di antara lokasi-lokasi ini, sehingga konstruksi material yang sama tidak dapat secara otomatis diterapkan di seluruh pabrik.
Saluran udara yang berhubungan dengan boiler dapat mengalami siklus termal yang signifikan.
Selama proses penyalaan, suhu saluran naik dari kondisi sekitar menuju suhu operasi. Selama proses pematian, prosesnya berbalik. Ekspansi dan kontraksi termal yang berulang ini dapat menghasilkan ribuan siklus pergerakan selama masa pakai peralatan.
Asambungan ekspansi saluran boilerOleh karena itu, perlu mengakomodasi gerakan berulang, bukan hanya satu peristiwa perpindahan maksimum.
Pertimbangan penting meliputi:
Sambungan pemanas udara awal dapat menciptakan kondisi yang menantang karena suhu gas dan jalur aliran berubah di seluruh peralatan.
Sambungan ekspansi dapat terpapar pergerakan termal, getaran, dan perbedaan tekanan, serta beroperasi di dekat peralatan dengan massa struktural yang besar.
Oleh karena itu, sambungan fleksibel harus memungkinkan pergerakan yang dibutuhkan tanpa menimbulkan gaya reaksi yang berlebihan pada saluran udara yang terhubung.
Kipas hisap paksa adalah lokasi umum lain untuk sambungan fleksibel.
Dalam hal ini, perhatian utama mungkin lebih tertuju pada getaran dan isolasi mekanis daripada suhu ekstrem semata.
Sambungan ekspansi kain pada koneksi kipas ID dapat membantu mengakomodasi:
Konstruksi yang benar bergantung pada apakah sambungan tersebut terletak di sisi gas panas, sisi gas bersih, atau bagian lain dari sistem.
Sistem desulfurisasi gas buang dapat menghadirkan serangkaian tantangan yang berbeda.
Gas buang basah dapat mengandung komponen kimia yang agresif, dan kondensasi dapat terjadi ketika suhu gas turun di bawah titik embun asam.
Di lokasi-lokasi ini, material fleksibel harus dievaluasi berdasarkan hal-hal berikut:
Penghalang fleksibel berbahan dasar PTFE dapat dipertimbangkan ketika ketahanan terhadap bahan kimia merupakan persyaratan desain utama.
Untuk perbandingan material yang lebih detail, lihat panduan kami tentangBahan Sambungan Ekspansi Kain: PTFE, Silikon, Serat Kaca, dan Silika.
Gas buang bukan sekadar udara panas.
Tergantung pada jenis bahan bakar dan proses pengendalian polusi, mungkin terdapat kombinasi dari:
Setelah pembersihan dan pendinginan gas, kondensasi dapat menjadi masalah tambahan.
Oleh karena itu, material yang berkinerja baik di saluran udara panas kering mungkin tidak sesuai untuk aplikasi gas buang basah yang korosif.
Kondisi titik embun asam memerlukan perhatian khusus dalam sistem gas buang.
Ketika gas mendingin secukupnya, komponen tertentu dapat mengembun dan menciptakan cairan yang sangat korosif pada permukaan bagian dalam.
Artinya, suhu desain lapisan penyegel fleksibel tidak boleh hanya didasarkan pada suhu gas maksimum.
Lingkup operasional lengkap harus mencakup:
Jika diperkirakan akan digunakan dalam lingkungan dengan kondisi basah dan asam, kompatibilitas kimia menjadi bagian penting dalam pemilihan kain.
Kesalahan umum adalah memilihsambungan ekspansi kain suhu tinggicukup dengan memilih kain dengan peringkat suhu tertinggi yang diiklankan.
Pendekatan tersebut dapat menghasilkan sambungan yang tidak sesuai.
Tekstil suhu tinggi mungkin dapat menahan panas langsung dengan sangat baik tetapi memberikan ketahanan kimia atau kemampuan penyegelan gas yang terbatas. Sebaliknya, lapisan PTFE yang tahan terhadap bahan kimia mungkin tidak dimaksudkan untuk terpapar langsung pada bagian terpanas dari gas buang.
Oleh karena itu, sambungan ekspansi kain modern sering menggunakan beberapa lapisan fungsional.

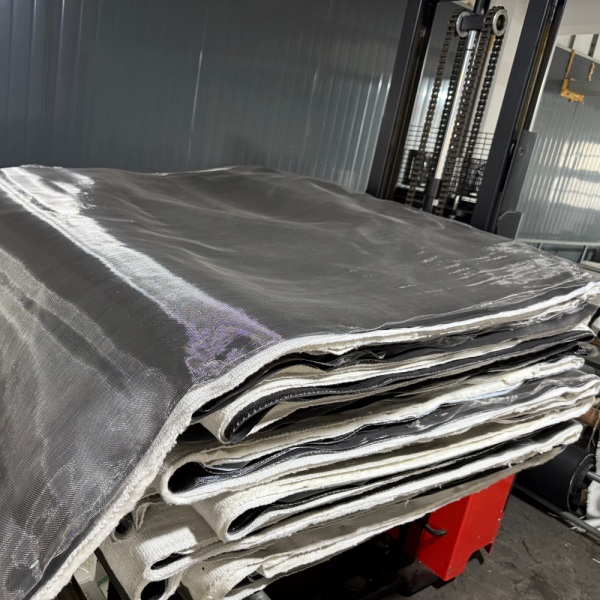

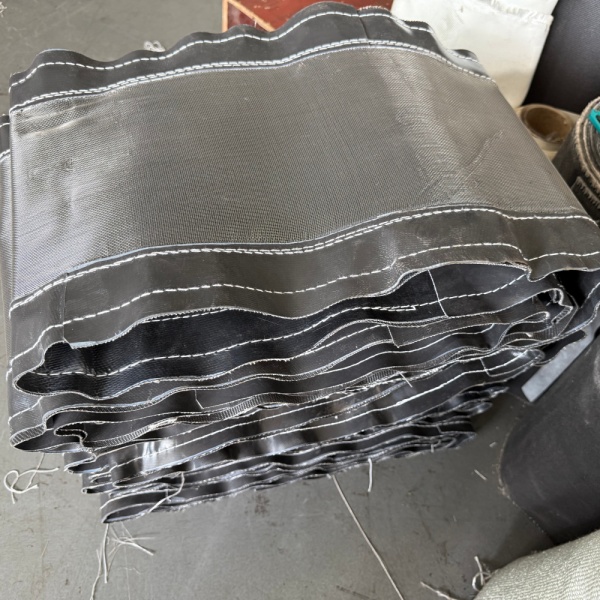

Sambungan gas buang suhu tinggi dapat menggunakan kombinasi material, dengan setiap lapisan menjalankan fungsi spesifik.
Susunan Fungsional Khas
Gas Buang
↓
Perlindungan Aliran Internal / Abrasi
↓
Kain Tahan Suhu Tinggi
↓
Isolasi
↓
Penguatan Serat Kaca
↓
PTFE atau Penghalang Kedap Gas Lainnya
↓
Perlindungan Eksternal
Ini adalah konsep rekayasa, bukan konstruksi universal. Pemilihan material dan urutan lapisan yang sebenarnya bergantung pada kondisi operasi pembangkit listrik tertentu.
Kain silika dapat dipertimbangkan untuk lokasi di mana suhu permukaan panas berada di luar jangkauan praktis material fiberglass konvensional.
Peran utamanya dalam sambungan ekspansi komposit umumnya adalah perlindungan termal, bukan sebagai membran penyegel gas tunggal.
Pasokan BSTFLEXKain silika suhu tinggi 96%untuk aplikasi perlindungan termal yang menuntut.
Pada sambungan ekspansi pembangkit listrik, kain silika dapat dimasukkan ke dalam sistem multi-lapisan ketika sisi panas memerlukan perlindungan termal tambahan.
Fiberglass banyak digunakan dalam sambungan ekspansi kain industri karena memberikan kombinasi kekuatan, stabilitas dimensi, dan ketahanan suhu yang bermanfaat.
Ini dapat berfungsi sebagai:
Serat kaca tidak harus selalu menjadi lapisan terluar. Posisinya bergantung pada fungsi yang dibutuhkan dari keseluruhan sambungan.
Serat kaca berlapis PTFE dapat bermanfaat ketika sambungan membutuhkan penghalang fleksibel yang tahan terhadap bahan kimia.
Keunggulan potensialnya meliputi:
Namun, lapisan PTFE harus dilindungi dari suhu di luar kisaran pengoperasian yang sesuai.
Dalam sistem suhu tinggi, hal ini dapat dicapai melalui isolasi dan lapisan pelindung sisi panas.

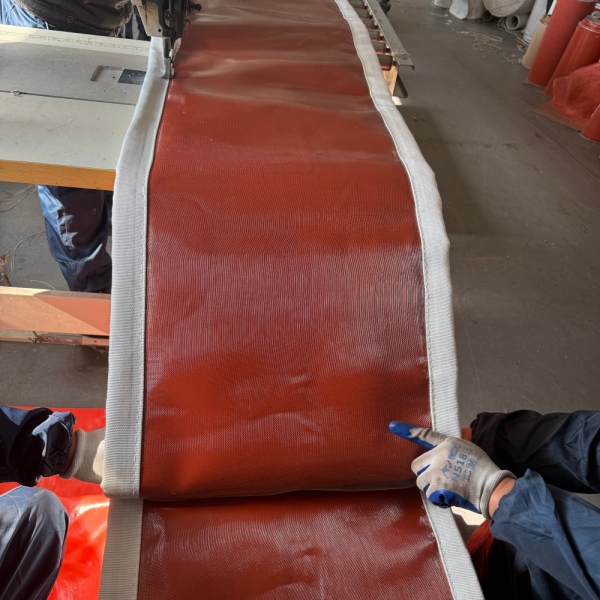

Serat kaca berlapis silikon mungkin cocok untuk lokasi di mana fleksibilitas, ketahanan terhadap cuaca, dan kinerja suhu tinggi yang moderat menjadi penting.
Alat ini sangat berguna di sisi luar konstruksi komposit atau di bagian sistem gas buang yang suhunya relatif sedang.
Suhu tersebut tidak boleh secara otomatis ditentukan untuk bagian terpanas dari saluran keluar boiler tanpa mengevaluasi suhu lapisan sebenarnya.
Sambungan ekspansi berbahan kain tidak harus terpapar langsung pada kecepatan penuh gas buang.
Lapisan dalam dapat digunakan untuk mengarahkan kembali aliran gas dan melindungi rakitan fleksibel.
Tergantung pada sistemnya, lapisan pelindung dapat membantu mengurangi:
Untuk gas yang mengandung partikel, desain liner merupakan salah satu komponen terpenting dari keseluruhan rakitan sambungan ekspansi.
Pembangkit listrik tenaga batu bara dan pembangkit listrik penghasil partikel lainnya dapat menyebabkan abu terbang terpapar pada sambungan ekspansi saluran udara.
Kecepatan gas yang tinggi dapat mengubah partikel yang relatif halus menjadi aliran abrasif yang efektif.
Jika partikel-partikel ini secara langsung mengenai sabuk fleksibel, keausan dapat terjadi jauh lebih cepat daripada yang diperkirakan hanya dari paparan suhu saja.
Oleh karena itu, desain harus mempertimbangkan:
Banyak sistem gas buang pembangkit listrik beroperasi di bawah tekanan negatif karena adanya kipas hisap paksa.
Tekanan negatif dapat menarik kain fleksibel ke dalam.
Hal ini sangat penting khususnya untuk sambungan ekspansi persegi panjang besar dengan bentang yang panjang dan tidak ditopang.
Oleh karena itu, desain tersebut harus mempertimbangkan:
Memberikan nilai tekanan sebenarnya jauh lebih bermanfaat daripada sekadar menyatakan "layanan vakum."

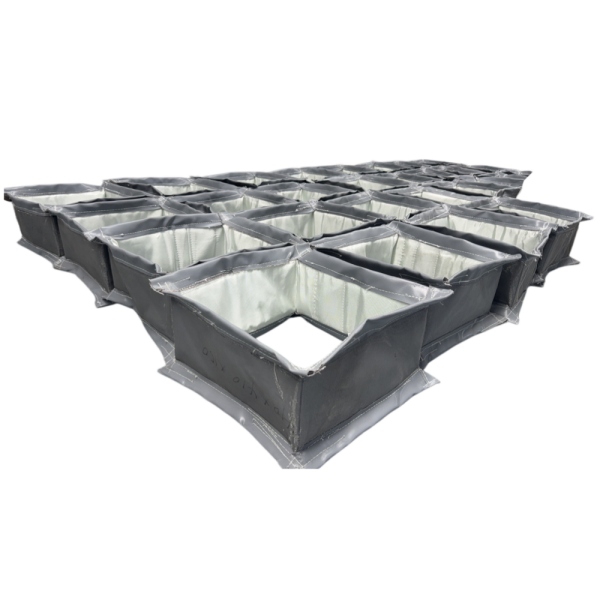

Sebagian besar saluran gas buang berukuran besar berbentuk persegi panjang atau persegi.
Hal ini menimbulkan pertimbangan teknik tambahan dibandingkan dengan sambungan melingkar.
Keempat sudut harus bertransisi dengan mulus antara sisi yang berdekatan, sementara sisi yang panjang mungkin mengalami deformasi yang lebih besar di bawah tekanan.
Asambungan ekspansi kain persegi panjangOleh karena itu, desain harus dilakukan di sekeliling seluruh perimeter.
Dimensi penting meliputi:
| Dimensi | Informasi yang Diperlukan |
|---|---|
| Lebar | Lebar saluran sebenarnya |
| Tinggi | Tinggi saluran sebenarnya |
| Tatap Muka | Jarak antara bidang lampiran |
| Flens | Lebar, ketebalan, dan konfigurasi pemasangan |
| Sudut | Geometri dan radius sudut sebenarnya jika berlaku. |
Untuk penggantian sambungan berukuran besar, foto dan gambar dimensi sangat disarankan.
Ekspansi termal umumnya menghasilkan pergerakan aksial karena bagian-bagian saluran yang terhubung mengalami perubahan panjang.
Sambungan ekspansi harus ditentukan dengan nilai terpisah untuk kompresi dan ekstensi.
Misalnya:
Kompresi aksial: 40 mm
Ekstensi aksial: 15 mm
Hal ini lebih bermanfaat untuk bidang teknik daripada hanya menentukan total pertumbuhan termal teoretis saja.
Peralatan pembangkit listrik dapat bergerak relatif terhadap struktur di sekitarnya.
Pergeseran lateral dapat disebabkan oleh:
Sambungan ekspansi kain harus dirancang untuk menyerap perpindahan yang dibutuhkan tanpa regangan kain yang berlebihan atau kontak antara komponen internal.
Sambungan ekspansi pembangkit listrik dapat mengalami siklus termal berulang sepanjang masa pakainya.
Setiap proses menghidupkan dan mematikan mesin dapat menghasilkan siklus pergerakan lainnya.
Artinya, masa pakai tidak hanya bergantung pada suhu maksimum, tetapi juga pada:
Sambungan yang dirancang untuk satu peristiwa pergerakan besar belum tentu dioptimalkan untuk ribuan siklus termal yang lebih kecil.
Ketika sambungan kain mengalami kerusakan sebelum waktunya, kerusakan yang terlihat tidak selalu merupakan penyebab aslinya.
Mekanisme kegagalan umum dapat meliputi:
Mengganti kain dengan bahan yang tahan suhu lebih tinggi tanpa mengidentifikasi mekanisme kegagalan mungkin tidak akan menyelesaikan masalah mendasar.
Untuk sambungan persegi panjang, sudut merupakan titik pemeriksaan yang penting.
Mencari:
Kerusakan yang terkonsentrasi di sekitar satu sudut dapat mengindikasikan masalah pergerakan, pemasangan, atau geometri, bukan sekadar masalah suhu material.
Lapisan bagian dalam juga harus diperiksa.
Periksa:
Lapisan pelindung yang rusak dapat membuat sabuk fleksibel terpapar kondisi yang tidak pernah dirancang untuknya.
Untuk proyek penggantian, meniru dimensi sabuk kain lama tidak selalu cukup.
Penggantian tersebut harus dievaluasi berdasarkan kondisi operasional saat ini.
Sebelum memesan, kumpulkan:
Jika sambungan lama mengalami kerusakan lebih awal, sertakan foto yang menunjukkan area yang rusak.
Untuk pesanan khusussambungan ekspansi gas buang, informasi yang paling berguna adalah rentang operasi aktual.
| Informasi | Contoh |
|---|---|
| Ukuran Saluran | 3000 × 2500 mm |
| Tatap Muka | 250 mm |
| Suhu Normal | 350°C |
| Suhu Maksimum | 450°C |
| Tekanan | -5 kPa |
| Gas Proses | Gas buang |
| Gerakan Aksial | ±30 mm |
| Gerakan Lateral | ±25 mm |
| Kecepatan Gas | Spesifik proyek |
| Beban Partikulat | Kondisi abu terbang/debu |
Nilai-nilai di atas hanyalah contoh. Spesifikasi proyek sebenarnya harus digunakan untuk keperluan rekayasa.
Sistem saluran udara di pembangkit listrik jarang sekali identik.
Dua sambungan mungkin memiliki dimensi nominal yang sama tetapi kondisi pengoperasian yang sangat berbeda.
Satu unit mungkin beroperasi dengan gas panas kering, sementara unit lain menangani gas buang basah yang korosif. Satu unit mungkin mengalami tekanan positif, sementara unit lain beroperasi di bawah tekanan negatif yang cukup besar. Satu unit mungkin memerlukan lapisan tahan abrasi, sementara unit lain tidak.
Oleh karena itu, sebuahsambungan ekspansi non-logamSeharusnya ditentukan sebagai rakitan yang dirancang secara teknis, bukan hanya dipilih berdasarkan ukuran.
| Bahan | Peran Potensial | Pengemudi Seleksi Khas |
|---|---|---|
| Serat kaca | Bantuan | Kekuatan dan stabilitas termal |
| Serat Kaca Berlapis Silikon | Lapisan luar atau penyegel yang fleksibel | Fleksibilitas dan ketahanan terhadap lingkungan |
| Serat Kaca Berlapis PTFE | Penghalang tahan bahan kimia | Gas korosif atau basah |
| Kain Silika | Perlindungan wajah panas | Paparan panas yang parah |
| Isolasi | Penghalang termal | Melindungi lapisan suhu rendah |
| Pelapis Logam | Perlindungan terhadap aliran dan abrasi | Gas berkecepatan tinggi atau partikulat |
Baik sambungan ekspansi berbahan kain maupun logam dapat digunakan dalam sistem saluran industri, tetapi karakteristiknya berbeda.
| Faktor | Sambungan Ekspansi Kain | Sambungan Ekspansi Logam |
|---|---|---|
| Elemen Fleksibel | Komposit kain teknis | Bellow logam yang dibentuk |
| Ukuran Saluran Besar | Sangat cocok | Tergantung pada desain |
| Fleksibilitas Lateral | Secara umum tinggi | Tergantung pada konfigurasi |
| Isolasi Termal | Dapat diintegrasikan ke dalam konstruksi berlapis-lapis. | Biasanya memerlukan desain termal terpisah. |
| Penghalang Kimiawi | Dapat menggunakan lapisan berbasis PTFE | Tergantung pada pemilihan paduan. |
| Gaya Reaksi Rendah | Keunggulan yang signifikan dalam berbagai aplikasi saluran udara. | Gaya pegas harus dipertimbangkan. |
| Penggantian | Sabuk fleksibel dapat diganti. | Khusus perakitan |
Pilihan yang lebih baik bergantung pada tekanan, suhu, pergerakan, komposisi kimia gas, geometri saluran, dan persyaratan sistem secara keseluruhan.
Spesifikasi yang bermanfaat seharusnya menjelaskan kondisi layanan secara lengkap, bukan hanya sekadar menyatakan:
“Sambungan ekspansi kain suhu tinggi.”
Spesifikasi yang lebih kuat mengidentifikasi:
Informasi ini memungkinkan produsen untuk merancang rakitan fleksibel sesuai dengan aplikasi sebenarnya.
BSTFLEX mengembangkan produk khusus.sambungan ekspansi kain untuk sistem gas buang pembangkit listriksesuai dengan dimensi dan kondisi pengoperasian yang diberikan oleh pelanggan.
Tergantung pada aplikasinya, konstruksi dapat menggabungkan penguatan fiberglass, kain berlapis silikon, penghalang gas berbasis PTFE, kain silika suhu tinggi, insulasi, dan perlindungan aliran internal atau abrasi.
Konfigurasi khusus tersedia untuk geometri saluran persegi panjang, persegi, bulat, dan non-standar.
Untuk spesifikasi produk lengkap, kunjungiSambungan Ekspansi Kain Non-LogamHalaman produk.
Kirimkan kepada BSTFLEX dimensi saluran udara Anda, panjang antar muka, suhu operasi dan maksimum, tekanan, komposisi gas buang, pergerakan, kecepatan gas, kondisi partikulat, dan detail liner yang ada.
Untuk proyek penggantian, sertakan foto dan gambar instalasi yang ada jika memungkinkan.
