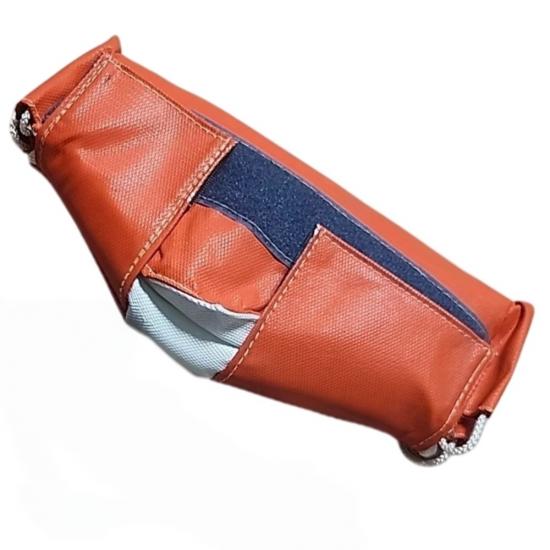

Jaket Isolasi Steam Trap

Jaket isolasi steam trap adalah penutup termal yang dapat dilepas yang dibentuk di sekitar steam trap industri dan batas isolasi yang disetujuinya. Jaket ini membantu menutup celah isolasi antara saluran uap dan pipa kondensat sekaligus memungkinkan personel pemeliharaan untuk menjangkau trap guna pengujian, pembersihan, atau penggantian.

BSTFLEX memproduksi setiap jaket sesuai dengan trap yang terpasang, bukan hanya mengandalkan ukuran pipa nominal. Jenis trap, dimensi bodi, pengaturan sambungan, orientasi, saringan integral, titik blowdown, dan akses pengujian semuanya memengaruhi pola akhir.

Mengapa Steam Trap Memerlukan Jaket yang Dapat Dilepas

Steam trap memerlukan pemantauan rutin karena kotoran, keausan, penyumbatan, dan kegagalan internal dapat memengaruhi cara kondensat dan udara keluar dari sistem uap. Isolasi permanen mungkin harus dipotong setiap kali trap diuji atau dibuka. Setelah dilepas, isolasi tersebut tidak selalu dipasang kembali dengan benar.

Jaket yang dapat digunakan kembali dapat dibuka tanpa merusak rakitan isolasi. Setelah trap diperiksa dan dikembalikan ke layanan, penutup yang pas tersebut biasanya dapat dipasang kembali. Bukaan dan penutup yang dapat dilepas dapat diatur di sekitar titik yang perlu dijangkau oleh teknisi.

• Menyediakan cakupan termal yang dapat dilepas di sekitar bodi trap yang disetujui
• Membantu mengurangi permukaan panas yang terbuka di area layanan
• Memungkinkan akses untuk pengujian dan pemeliharaan preventif
• Dapat mengakomodasi saringan integral, sumbat, dan sambungan blowdown
• Mendukung pelepasan dan pemasangan kembali berulang
• Dapat diberi label berdasarkan nomor trap atau lokasi sistem uap

Konfirmasikan Bahwa Steam Trap Boleh Diisolasi

Tidak semua steam trap harus tertutup sepenuhnya. Beberapa trap termostatik atau yang responsif terhadap suhu bergantung pada hilangnya panas dari bodi sebagai bagian dari siklus operasinya. Menutup area yang salah dapat mengubah waktu respons atau mengganggu pengoperasian normal.

Sebelum memesan jaket, konfirmasikan batas isolasi yang diizinkan dengan produsen steam trap, insinyur pabrik, atau spesifikasi sistem. Berikan merek, model, dan prinsip operasi trap jika memungkinkan. BSTFLEX memproduksi penutup sesuai batas yang disetujui tetapi tidak menentukan apakah desain trap yang tidak diketahui boleh diisolasi.

Jenis Steam Trap

Jaket khusus dapat dipertimbangkan untuk konstruksi trap yang berbeda setelah persyaratan isolasi dikonfirmasi:

• Steam trap cakram termodinamika
• Steam trap pelampung dan termostatik
• Steam trap ember terbalik
• Trap termostatik tekanan seimbang
• Steam trap bimetalik
• Peralatan kondensat bertenaga tekanan
• Steam trap dengan saringan integral
• Stasiun trap yang dirakit dengan union, flensa, dan katup uji

Pola penutup harus sesuai dengan orientasi pemasangan yang sebenarnya. Trap horizontal, trap vertikal, dan rakitan konektor universal dapat memerlukan penutup dan titik akses yang berbeda meskipun ukuran sambungannya sama.

Apa yang Dapat Disertakan dalam Jaket

Tergantung pada desain proyek yang disetujui, jaket mungkin hanya menutupi bodi trap atau memanjang hingga ke sambungan tertentu. Penutup terpisah sering kali lebih disukai untuk katup isolasi, flensa, dan saringan yang berdekatan karena setiap komponen kemudian dapat diservis secara independen.

• Bodi steam trap
• Area sambungan masuk dan keluar yang disetujui
• Bodi saringan integral
• Penutup akses yang dapat dilepas untuk tutup saringan
• Bukaan berbentuk di sekitar katup blowdown
• Port pengujian atau akses sensor
• Jendela identifikasi atau label peralatan permanen
• Tumpang tindih dengan isolasi pipa yang berdekatan

Konstruksi Material

Batas suhu satu kain bukanlah peringkat dari jaket yang sudah jadi. Rakitan lengkap mencakup inti isolasi, pelapis dalam, benang, pengencang, dan detail pemasangan. Pemilihan material harus didasarkan pada suhu operasi dan kondisi paparan eksternal.

Informasi Pengukuran yang Diperlukan

Gambar model perangkap adalah titik awal yang disukai. Jika gambar tidak tersedia, berikan foto yang jelas dan pengukuran berikut:

1. Produsen dan model perangkap jika diketahui
2. Prinsip operasi atau jenis perangkap
3. Diameter luar pipa saluran masuk dan keluar
4. Jenis sambungan berulir, las soket, flensa, atau universal
5. Panjang, lebar, dan tinggi bodi keseluruhan
6. Dimensi garis tengah ke bodi
7. Orientasi pemasangan dan arah aliran kondensat
8. Posisi dan ukuran tutup saringan, sumbat, dan katup pembuangan (blowdown)
9. Titik pengujian, lokasi sensor, dan area yang harus tetap terlihat
10. Diameter luar isolasi pipa yang berdekatan
11. Jarak bebas dari lantai, dinding, penyangga, dan katup terdekat
12. Suhu operasi, informasi tekanan, dan lingkungan

Foto harus menunjukkan perangkap dari kedua sisi, atas, dan bawah jika memungkinkan. Tandai batas isolasi yang disetujui dan arah pembukaan yang diperlukan langsung pada foto.

Akses untuk Pengujian dan Perawatan

Perangkap uap dapat diperiksa menggunakan suhu, ultrasonik, atau metode lain yang disetujui pabrik. Jaket dapat dilepas sepenuhnya untuk pengujian, atau dapat menyertakan penutup akses jika lokasi pengujian diketahui. Pengaturan akses harus disepakati sebelum produksi agar penutup tidak mengekspos area yang tidak perlu selama servis normal.

Tutup saringan, katup pembuangan, dan jalur pembuangan harus tetap dapat digunakan. Penutup tidak boleh mengarahkan kebocoran atau kondensat yang dibuang ke dalam inti isolasi. Jika stasiun perangkap memiliki beberapa komponen, penutup individu bernomor biasanya memberikan akses yang lebih baik daripada satu selimut berukuran besar.

Tata Letak Jaket untuk Stasiun Perangkap Uap

Stasiun perangkap lengkap dapat mencakup katup isolasi hulu, saringan, perangkap uap, katup periksa, katup isolasi hilir, dan pipa penghubung. Komponen-komponen ini tidak harus dibungkus oleh satu penutup. Pengaturan modular memungkinkan setiap item dibuka dan diganti tanpa melepas isolasi dari stasiun lengkap.

BSTFLEX dapat memproduksi jaket berlabel terpisah untuk perangkap, katup yang berdekatan, flensa, dan bagian pipa. Tumpang tindih ujung membantu penutup individu bertemu tanpa menyatukannya secara permanen.

Pemasangan

1. Pastikan jaket sesuai dengan nomor perangkap, model, dan lokasi pemasangan.
2. Ikuti prosedur pabrik untuk bekerja di sekitar peralatan uap yang aktif atau terisolasi.
3. Periksa perangkap dan sambungan untuk kebocoran aktif sebelum memasang isolasi.
4. Posisikan jaket tanpa menghalangi titik blowdown, pengujian, atau inspeksi.
5. Sejajarkan bukaan saluran masuk dan keluar dengan isolasi pipa yang berdekatan.
6. Pasang penutup secara bertahap dan distribusikan tegangan secara merata.
7. Pastikan label, arah aliran, dan kontrol yang diperlukan tetap terlihat.
8. Pastikan jaket tidak mengganggu pengoperasian atau drainase perangkap.

Inspeksi dan Penggunaan Kembali

Lepaskan jaket sesuai dengan prosedur pemeliharaan pabrik dan letakkan di permukaan yang bersih dan kering. Periksa penutup luar, pelapis, jahitan, pengencang, dan inti isolasi sebelum pemasangan kembali. Isolasi yang basah atau terkontaminasi bahan kimia harus diperiksa alih-alih ditutup kembali.

Jangan gunakan jaket untuk menutupi kebocoran aktif. Setiap sambungan yang bocor, perangkap yang rusak, atau komponen yang gagal harus diperbaiki dan dibuat aman sebelum penutup isolasi dikembalikan ke layanan.

Jaket Perangkap Uap Luar Ruangan

Stasiun perangkap luar ruangan memerlukan kontrol masuknya air yang cermat. Kain tahan cuaca dapat dikombinasikan dengan jahitan yang terlindungi, tumpang tindih yang sesuai, dan pemasangan yang memperhatikan drainase. Penutup harus tetap dapat dijangkau dan tidak boleh menghadap ke lokasi di mana air hujan atau kondensat dapat terkumpul.

Isolasi mengurangi perpindahan panas tetapi tidak menjamin perlindungan beku selama pemadaman atau hilangnya pasokan uap. Proyek cuaca dingin mungkin memerlukan heat tracing, drainase, atau tindakan rekayasa lainnya selain jaket yang dapat dilepas.

OEM dan Pasokan Pengganti

BSTFLEX mendukung prototipe, proyek penggantian pabrik, dan produksi OEM berulang. Jaket dapat diproduksi dari gambar teknis, dimensi lapangan, foto, templat, atau sampel yang disetujui. Label permanen dapat mencakup nomor perangkap, nomor saluran, bagian jaket, dan arah pemasangan.

Untuk pekerjaan penggantian, identifikasi masalah apa pun dengan jaket sebelumnya, seperti akses pengujian yang terhalang, gangguan pada katup blowdown, penutup yang sulit, atau orientasi yang salah. Informasi ini memungkinkan pola baru untuk memperbaiki masalah tersebut alih-alih hanya menyalinnya.

Produk Isolasi yang Dapat Dilepas Terkait

• Selimut dan jaket isolasi yang dapat dilepas
• Jaket isolasi pipa yang dapat dilepas
• Penutup isolasi siku dan sambungan pipa yang dapat dilepas
• Penutup isolasi flensa yang dapat dilepas
• Jaket isolasi katup yang dapat dilepas
• Penutup isolasi filter yang dapat dilepas khusus
• Manufaktur selimut isolasi yang dapat dilepas khusus

Pertanyaan yang Sering Diajukan

Bisakah setiap perangkap uap ditutupi dengan isolasi?

Tidak. Beberapa desain perangkap mungkin bergantung pada kehilangan panas atau mungkin memiliki area yang harus tetap terbuka. Konfirmasikan batas isolasi yang diizinkan dengan produsen perangkap, insinyur pabrik, atau spesifikasi sistem sebelum memesan.

Bisakah jaket menyertakan saringan integral?

Ya, jika polanya menyediakan akses yang sesuai ke tutup saringan, layar, dan titik blowdown. Penutup terpisah atau jaket terbagi mungkin membuat pemeliharaan lebih mudah.

Bisakah satu jaket cocok untuk beberapa model perangkap?

Hanya jika dimensi eksternal, posisi sambungan, orientasi pengoperasian, dan titik akses yang diperlukan cukup mirip. Setiap model harus diperiksa sebelum ditetapkan ke pola yang sama.

Haruskah katup isolasi disertakan dalam jaket perangkap uap?

Jaket katup terpisah biasanya lebih praktis. Jaket tersebut memungkinkan katup atau perangkap diservis tanpa melepas isolasi stasiun secara lengkap.

Bisakah perangkap diuji tanpa melepas seluruh jaket?

Penutup akses dapat ditambahkan jika titik pengujian yang disetujui diketahui. Beberapa metode inspeksi mungkin masih memerlukan pelepasan total, tergantung pada prosedur pabrik dan desain perangkap.

Bisakah jaket digunakan di luar ruangan?

Ya. Kain luar, jahitan, tumpang tindih, penutup, dan arah pemasangan harus dipilih untuk paparan cuaca. Isolasi luar ruangan juga harus diperiksa secara berkala untuk masuknya air.

Minta Jaket Isolasi Perangkap Uap Khusus

Kirimkan model perangkap uap, ukuran sambungan, orientasi pemasangan, suhu pengoperasian, jumlah, foto, dan gambar yang tersedia ke BSTFLEX. Kami akan meninjau batas isolasi yang disetujui, material, pengaturan penutup, dan akses pemeliharaan sebelum mengonfirmasi spesifikasi manufaktur.

Email: sales@pkfiresleeve.com
